直线步进电机的结构

2019-04-04 17:52:30 |人围观 | 评论:

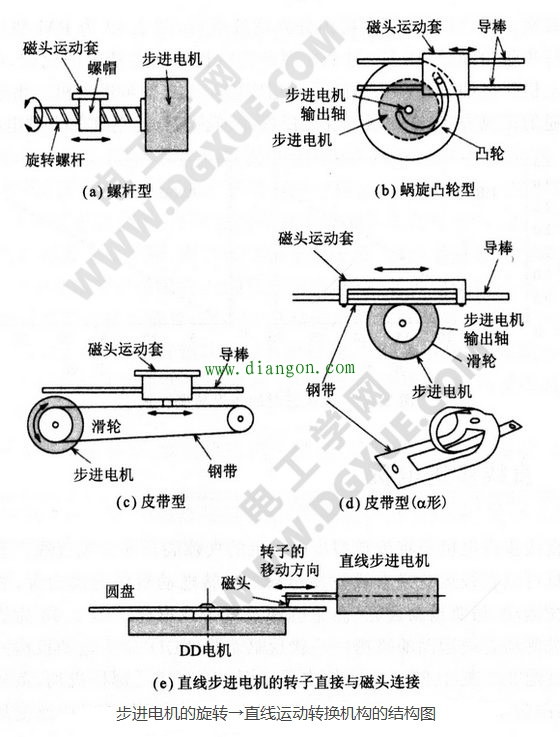

如下图所示为旋转步进电机驱动直线运动的机构:软盘驱动器(FDD)磁头运动机构。以前3.5英寸FDD的机构多采用图(a)的螺杆机构,虽然间隙很小,但效率低,因此高速运行困难,但由于价格便宜得以广泛使用。图(b)、(c)、(d)的机构为5.25英寸FDD的使用方式,(c)的皮带式多用在打印机的传输筒驱动上。这些直线转换机构可以使用图(e)的直线步进电机来代替。

步进电机的旋转→直线运动转换机构的结构图

直线步进电机与旋转型比较,能直接直线运动,可以使机器小型化;对负载惯量敏感;如行程长,气隙会比旋转型的大,从而会产生效率下降等问题,使用时要特别注意便用用途和使用环境等方面的问题。
