51单片机的内部结构及其功能作用

2020-08-06 16:25:57 |人围观 | 评论:

中央处理器(CPU):
刚跟大家讲过,需要提醒的是MCS-51的CPU能处理8位二进制数或代码。CPU是单片机的主要核心部件,在CPU里面包含了运算器、控制器以及若干寄存器等部件给成。


内部数据存储器(RAM):
MCS-51单片机芯片共有256个RAM单元,其中后128单元被专用寄存器占用(稍后我们详解),能作为寄存器供用户使用的只是前128单元,用于存放可读写的数据。因此通常所说的内部数据存储器就是指前128单元,简称内部RAM。地址范围为00H~FFH(256B)。是一个多用多功能数据存储器,有数据存储、通用工作寄存器、堆栈、位地址等空间。


内部程序存储器(ROM):
在前面也已讲过,MCS-51内部有4KB/8KB字节的ROM(51系列为4KB,51系列为8KB),用于存放程序、原始数据或表格。因此称之为程序存储器,简称内部RAM。地址范围为0000H~FFFFH(64KB)。


定时器/计数器
51系列共有2个16位的定时器/计数器(52系列共有3个16位的定时器/计数器),以实现定时或计数功能,并以其定时或计数结果对计算机进行控制。定时时靠内部分频时钟频率计数实现,做计数器时,对P3.4(T0)或P3.5(T1)端口的低电平脉冲计数。

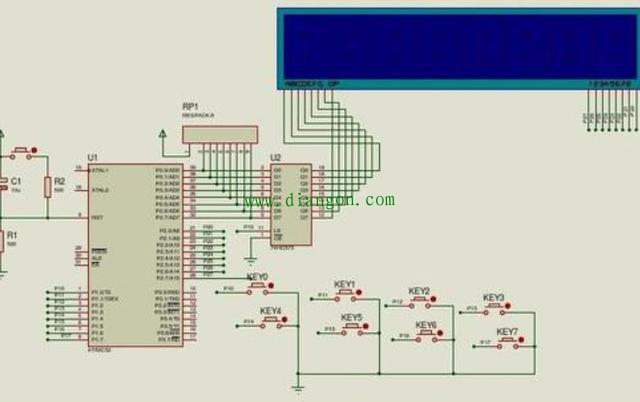

并行I/O口
MCS-51共有4个8位的I/O口(P0、P1、P2、P3)以实现数据的输入输出。具体功能在后面章节中将会详细论述。


串行口
MCS-51有一个可编程的全双工的串行口,以实现单片机和其它设备之间的串行数据传送。该串行口功能较强,既可作为全双工异步通信收发器使用,也可作为移位器使用。RXD( P3.0)脚为接收端口,TXD(P3.1)脚为发送端口。
中断控制系统


MCS-51单片机的中断功能较强,以满足不同控制应用的需要。51系列有5个中断源(52系列有6个中断源),即外中断2个,定时中断2个,串行中断1个,全部中断分为高级和低级共二个优先级别,优先级别的设置我们也将在后面进行详细的讲解。

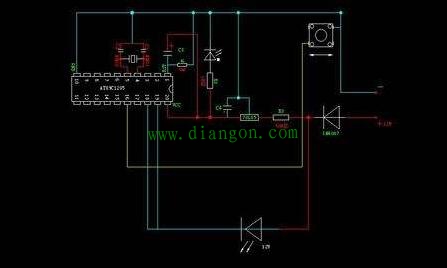

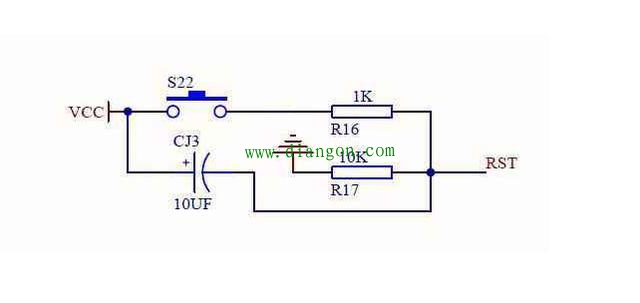

定时与控制部件
MCS-51单片机内部有一个高增益的反相放大器,基输入端为XTAL1输出端为XTAL2。MCS-51芯片的内部有时钟电路,但石英晶体和微调电容需外接。时钟电路为单片机产生时钟脉冲序列。
