星三角降压启动，通过改变电机绕组的接法，达到降压启动的目的。启动时，由主接触器将电源给电机绕组的三个首端，由星点接触器将电机绕组的三个尾端闭合。

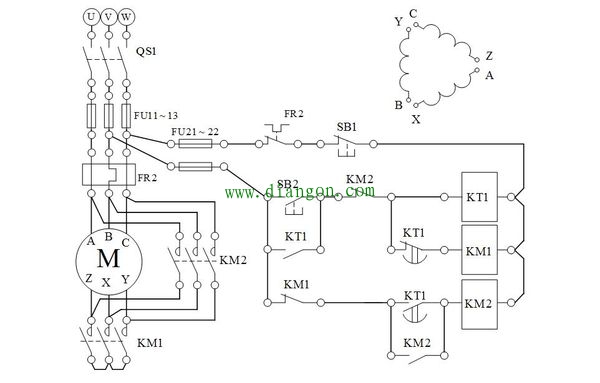

首先我们来看星三角降压启动电路图，左边为主电路也成为一次回路；右边为控制回路又称为二次回路。当我们合上总电源开关QS，接触器KM1、KM2、KM3线圈没有通电，所以主触点和辅助触点都没有闭合，电机没有通电不运转。
当按下启动按钮SB1，接触器KM1线圈得电，主触点KM1闭合得电，辅助常开KM1闭合实现自锁，同时KM3和KT线圈得电，KM3主触点闭合，此时KM1和KM3主触点都闭合，电机得电，实现星形启动运转，常闭触点KM3断开实现互锁，KM2主触点不会得电，保护电路不会短路。此时时间继电器KT开始计时（一般设定10左右），当时间继电器计时结束，KT常开触点断开，KM3线圈失电，电机不通电，由于有惯性会一直运转，同时KM3常闭触点闭合，时间继电器常开触点KT闭合，接触器KM2线圈得电，此时，接触器主触点KM3得电，KM1和KM3闭合使电机继续运行，实现三角形运转，至此，星三角降压启动完成，如果按下停止按钮SB2，KM1和KM2线圈失电，主触点断开，电机停止运行。注意，在接触器KM3向KM2转换时，时间是非常短暂的，不会影响电机中间过程的运行。
大家注意理解KM1和KM3得电，实现星形运转；KM1和KM2得电，实现三角形运转；KM2和KM3是互锁关系，两者不会同时得电，因为这是在KM2和KM3线路中串联也对方的常闭触点，只要一方线圈得电，另一方常闭触点就会断开，两者实现互锁，不能同时得电。星三角降压启动的实物接线也很简单，只要认得电路符号，按照从左到右，从上到下的原则，一步一步的操作，最后在检查一遍就可以了。
