电机正反转控制电路图原理图解

2020-12-13 22:46:46 |人围观 | 评论:


图1

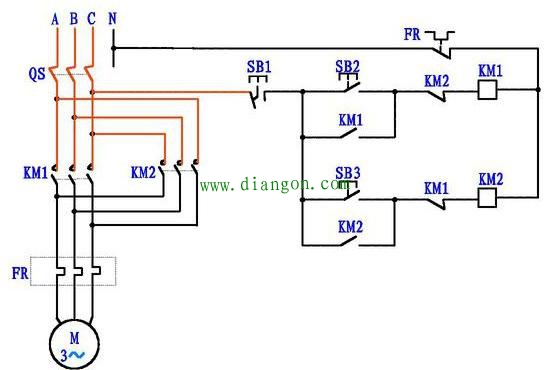

图1是三相电机正反转电路图。QS为断路器,KM1正转接触器,KM2反转接触器,FR热继电器,SB1停止按钮,SB2正转启动按钮,SB3反转启动按钮。


图2

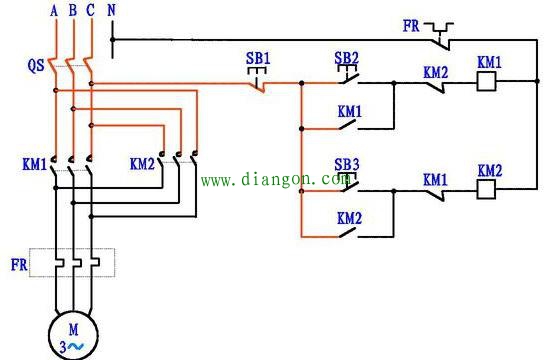

如图2所示,如果给带电部分标成红色,没合断路器QS之前,只有断路器上火带电。


图3

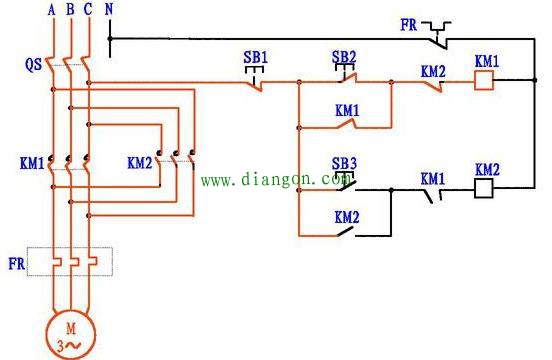

图3,合上QS,图中控制回路部分可以看出,SB2、KM1、SB3、KM2常开点都为断开状态,无论正转还是反转接触器线圈都不得电,所以电机停止状态。


图4

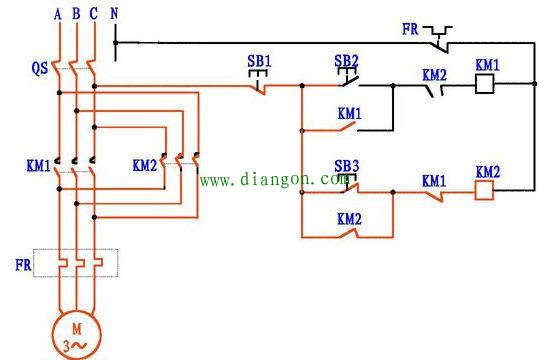

图4,按下正转启动按钮SB2,KM1线圈得电吸合。KM1主触点闭合,电机正转。


图5

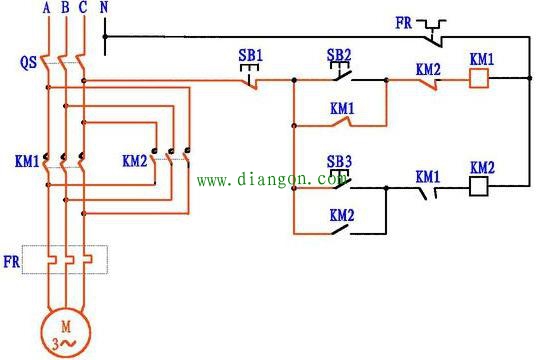

图5,松开SB2,但由于KM1常开辅助触点闭合,KM1接触器自锁,所以,电机保持正转。


图6

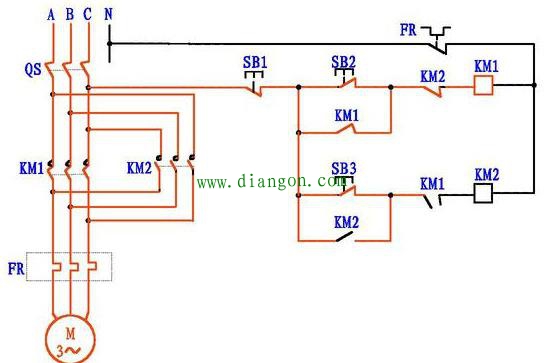

图6,这个时候,如果按下反转启动SB3,由于KM1常闭点断开,KM2仍不能得电吸合,这里的KM1常闭点即为互锁点。


图7
图7,按下停止按钮SB1,常闭点断开,接触器释放,电机停止。


图8
图8,按下反转启动按钮SB3,KM2吸合,电机反转。


图9
图9,如果电机堵转或其他原因造成热继电器FR动作,FR常闭点断开,无论正转还是反转接触器,都将释放,电机停止。
