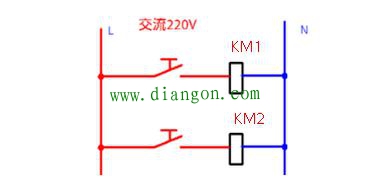

简单的点动

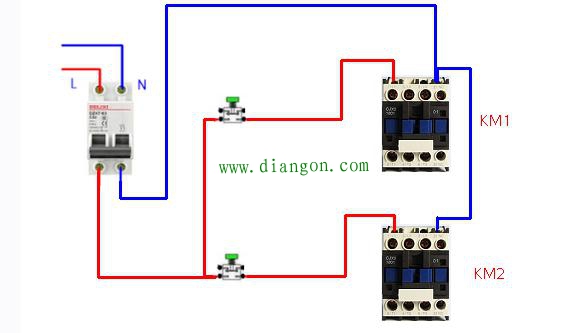

这是实物，切勿用于正反转线路
点动是最基础的，两个接触器的点动是不能用于电机的正反转线路的。

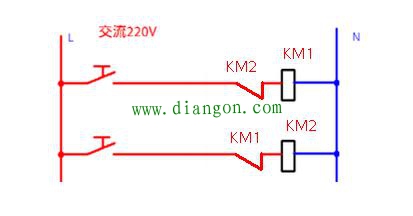

这个是接触器的互锁
互锁常用于控制电机的正反转
这个常用在接触器的正反转线路中，但是不够完美，因为未知的一些因素偶尔还是会发生短路故障。
接续看下面的图解。

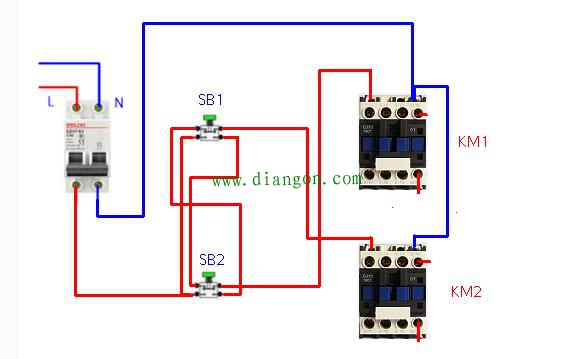

这个是按钮的互锁
接触器还是正常接线，按钮接成互锁

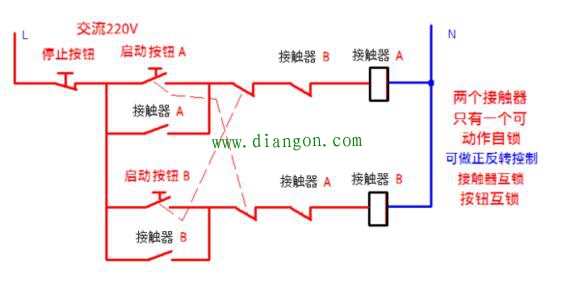

两个接触器互锁，每个接触器可以自锁
这个用到控制电机正反转很适合，因为每个接触器都有自锁。而且两个接触器和按钮又是互锁状态，非常安全。

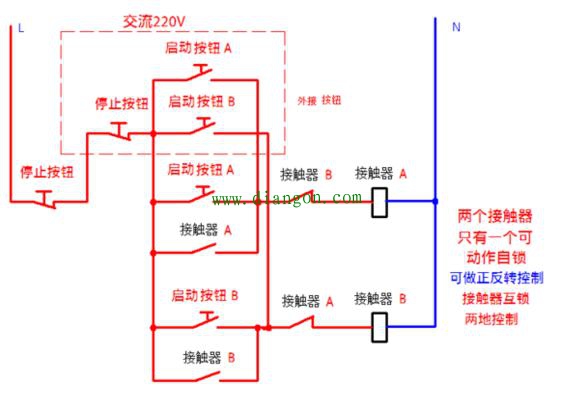

这个也是两个接触器互锁
我们再分析下这个图：两个接触器是互锁的，当按钮A按下，接触器A自锁，同时接触器A的辅助常闭触点断开，所以再按下按钮B是没有反应的，只能有一个自锁，很适合用于电机正反转线路。同时正反转启动各有两组开关，可以实现异地控制。

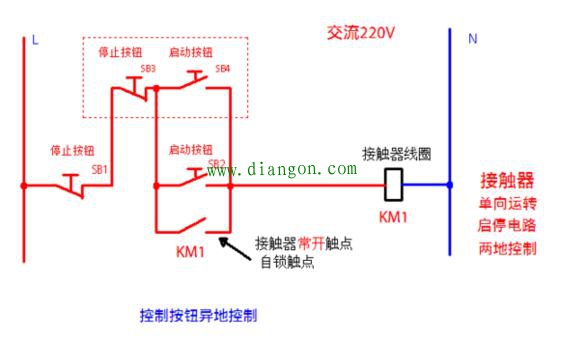

这个是个简单的异地控制
我们再讲下异地控制的技巧：停止按钮串联，启动按钮并联。

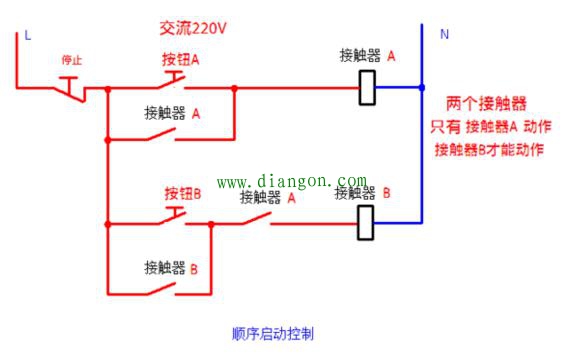

这个是顺序启动
我们看图：接触器A自锁以后，接触器A的常开点变成了闭合状态，这样接触器B才可以启动。这个应用也很广泛，有的设备需要先润滑以后才能启动，就需要这种顺序启动控制。

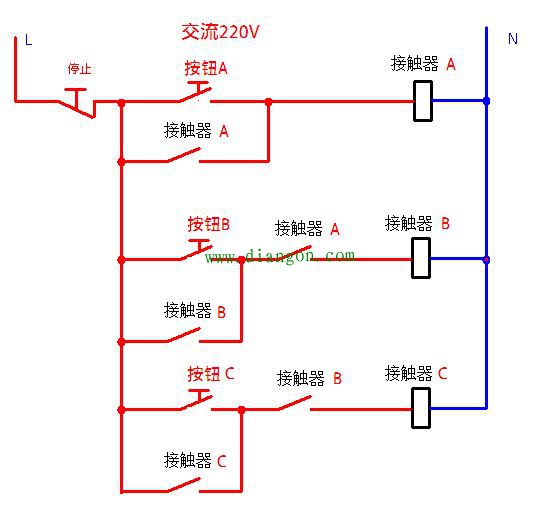

同上，三个顺序启动控制

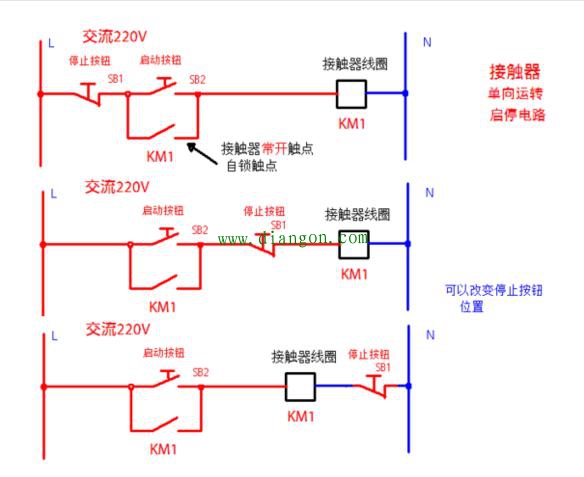

这是三个简单的自锁
这三个自锁电路里，停止按钮的位置是不同的，但是无论怎么变换位置，记住，停止按钮肯定是串到接触器线圈上的。

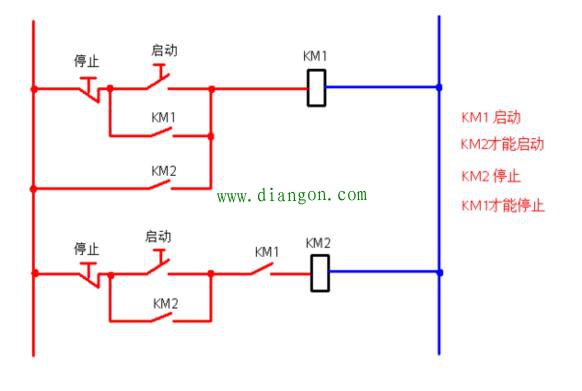

顺序启动停止
星三角启动的控制线路

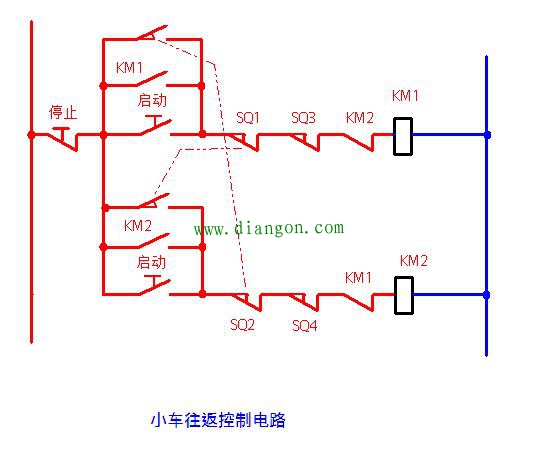

往返小车，很经典的电路
我发布的顺序大体是从简单到复杂
