漏电开关试验按钮原理

2020-06-03 16:08:33 |人围观 | 评论:

我们来看一下漏电开关试验按钮原理:

当开关闭合时,通过零序互感器的火线和中性线电流大小相等、方向相反,它们的矢量和为零,零序互感器不能感应出电流,空开脱扣器不动作。

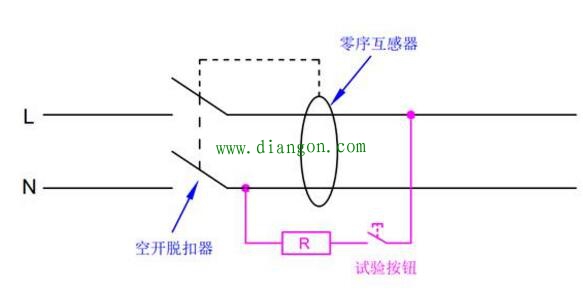

当我们按一下试验按钮时,火线有一部分电流绕过零序电流互感器,通过试验按钮和限流电阻R流向中性线。此时通过零序互感器的火线和中性线电流大小不相等,零序互感器感应出电流,驱动空开脱扣器跳闸。
所以从上面分析可知,漏电开关短路跳闸是因为空开内的电磁脱扣器作用而跳闸;而按一下漏电开关试验按钮跳闸,是利用零序互感器驱动脱扣器装置而跳闸。两者的跳闸机制完全不一样。
