旋转视图是用来建立模型中某个断面的截面视图，可以帮助用户观察剖面处的断面情况。
例：创建传动轴的旋转视图，如图1。
图1 传动轴旋转视图

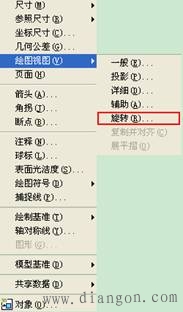

（1）单击“插入”|“绘图视图”|“旋转”，如图2。
（2）在信息提示栏中会出现：“
”， 选择已经建立的父视图。
（3）在信息提示栏中会出现“
”， 在绘图区合适位置建立详细视图。

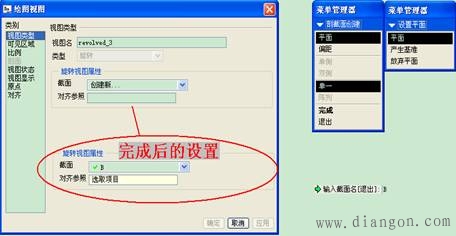

（4）弹出“绘图视图”对话框，在“截面”选项中选择 “创建新…”，弹出“剖截面创建”菜单，选择“平面”、“完 成”、“DTM2”，如图3。
图3 绘图视图
（5）利用“创建直线工具
”建立两条短直线，结果如图4。
图4 创建直线
