为了更好的表达某些零件部位的形状尺寸，需要建立剖视图来辅助用户。
例：创建销轴的剖视图，如图1。
图1 销轴剖视图
（1）双击需要建立剖视图的零件图，弹出“绘图视图”对话框。

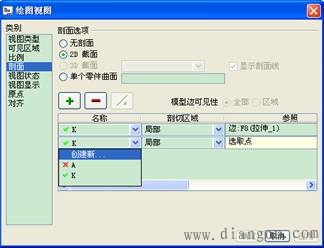

（2）在“类别”中，选择“剖面”，接着选择“2D截面”|“将横截面添加到视图
”|“创建新…”，如图2。
图2 绘图视图 图3 剖截面创建 图4 截面名称
（3）弹出“剖截面创建”菜单管理器，选择“平面”|“完成”，如图3。
（4）在信息提示栏中提示“输入截面名称”，如图4。
（5）弹出“设置平面”菜单管理器，选择“平面”|“FRONT平面”。
（6）在“剖切区域”下拉菜单中选择“局部”，如图5。
图5 剖切局部
（7）在信息提示栏中提示“
”在如图6处单击鼠标左键。
（8）在信息提示栏中提示“
”在如图7出绘制边界曲线。
图6 中心点 图7 边界曲线
（9）单击“应用”|“确定”。
