PCM30/32路系统帧结构

2016-10-23 09:46:27 |人围观 | 评论:

  话音信号根据CCITT建议采用8KHz抽样,抽样周期为125s,在125s时间内各路抽样值所编成的PCM信码顺序传送一次,这些PCM信息码所对应的各个数字时隙有次序的组合称为一帧,显然,PCM帧周期就是125s。 在帧中除了要传送各路PCM信码以外,还要传送帧同步码以及信令码。,一帧码流中含有帧同步码、复帧同步码、各路信息码、信令码以及告警码等。

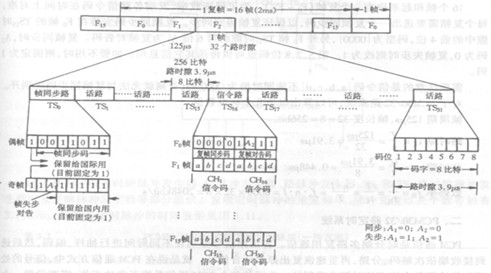

  下图为PCM30/32路系统帧结构图。
  下面对帧结构分别进行说明。
  1. 30个话路时隙:TS1~TS15,TS17~TS31
  2. 帧同步时隙:TS0
  在不同帧的TS0位置所传送的信息是不一样,分为偶帧和奇帧的情况。
  偶帧TS0:发送帧同步码0011011;偶帧TS0中的8位码中第一位码保留给国际用,暂定为1,后7位为帧同步码。
  奇帧TS0:发送帧失步告警码。 奇帧TS0的8位码中的第一位也保留给国际用,暂定为1。其第二位码固定为1码,以便在接收端用以区别是偶帧还是奇帧。第三位码A1为帧失步时向对方发送的告警码,简称对告码。
  当帧同步时,A1为0;当帧失步时A1为1,以便告诉对端,收端已经出现失步,无法工作。其第4~8位码可供传送其它信息,如业务联络等。这几位码未使用时,固定为1码。这样,奇帧TS0时隙的码型为{11A111111}。
  3. 信令与复帧同步时隙:TS16
