到底什么是开关电源起振

行业研究 admin 暂无评论
    接触开关电源的朋友都知道,含有电源管理芯片的开关电源有输入,没输出时常说是不是电路没起振,到底这句话是什么意思呢?什么是“起振”先不做专业的解释,简单打个比方,大家就容易懂了,就好像抢救心脏停止跳动时用的电击让心脏复苏一样,相当于心脏恢复跳动了,这里有个关键元件叫启动电阻。电路一旦正常起振,启动电阻也就可失去它的作用,直到下一次再开启电源,。电路正常起振后启动电阻即使拿掉,电路还是可以一直正常,只要不断电。

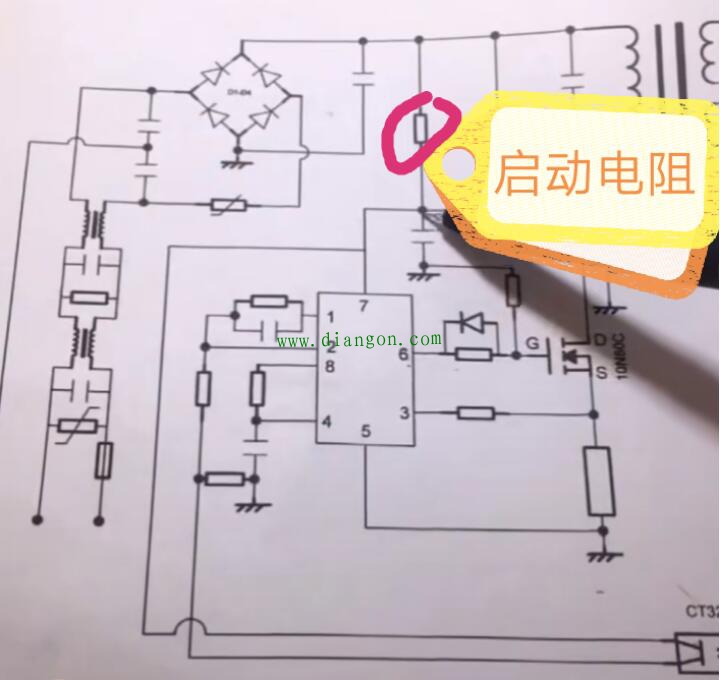

    至于启动电阻在哪里,怎么在电路板上找到它,最简单的办法就是找到整流块的正极输出,一定是正极,然后再找到电源管理芯片,看它的一个引脚和整流桥正极通过一个或多个电阻相连的电阻就是启动电阻,把握这点就很容易找到它。
    启动电阻出现故障时,比较容易查找的,常见的就是老化阻值变大烧坏,用万用表测出阻值后,结合启动电阻色环读出的阻值估算一下,如果差距太多,那么可以确定启动电阻损坏。再有一种情况就是启动电阻短路,这种情况更容易检测,如果启动电阻测出短路,那么这个电路可就烧得一塌糊涂了,肯定不是一处两处烧坏那么简单,电源管理芯片也首当其冲!所以在有时看到电源管理芯片明显烧坏,不要换过芯片就盲目上电测试,一定要测量供电电路的启动电阻是不是有问题,否则很容易扩大故障!

    启动电阻说白了就是在电路中起到分压限流作用,这也是电阻的本质。也只是在电路启动那一瞬间芯片运行需要借它助力,给电路启动提供一个动力源,接下来就多它也不多,少它也不少了,所以才被形象的称为启动电阻。
    遇到开关电源的电源管理芯片不工作,首先就要考虑这个启动电阻是否正常。
