在变频器电路中，经常用到的光电耦合器件，有三种类型：
1、一种为三极管型光电耦合器，如PC816、PC817、4N35等，常用于开关电源电路的输出电压采样和误差电压放大电路，也应用于变频器控制端子的数字信号输入回路。结构最为简单，输入侧由一只发光二极管，输出侧由一只光敏三极管构成，主要用于对开关量信号的隔离与传输；
2、第二种为集成电路型光电耦合器，如6N137、HCPL2601等，输入侧发光管采用了延迟效应低微的新型发光材料，输出侧为门电路和肖基特晶体管构成，使工作性能大为提高。其频率响应速度比三极管型光电耦合器大为提高，在变频器的故障检测电路和开关电源电路中也有应用；
3、第三种为线性光电耦合器，如A7840。结构与性能与前两种光耦器件大有不同。在电路中主要用于对mV级微弱的模拟信号进行线性传输，在变频器电路中，往往用于输出电流的采样与放大处理、主回路直流电压的采样与放大处理。

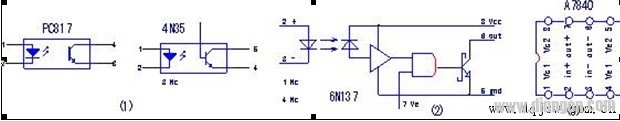

下图为三类光耦器件的引脚、功能原理图：
三种光耦合器电路图
