欧姆龙PLC安装CP1W-CIF01/11 后报00D1/D2 错误

1.故障现象：欧姆龙CP1H plc安装CP1W-CIF01/11后，CP1H报00D1/D2错误（选件板错误）。

2.故障原因：硬件故障

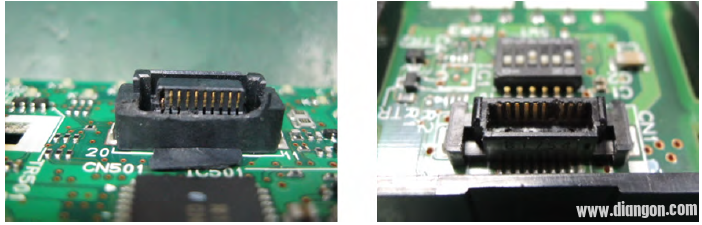

（1）受外力作用（插拔不当）导致CP1W-CIF01/11或CP1H接口引脚断裂致使接触不良,如图所示:

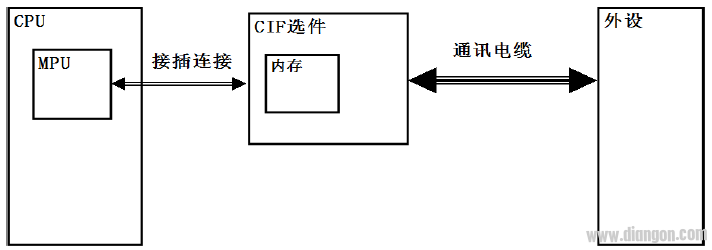

（2）噪音干扰、静电、浪涌冲击等造成CIF内存内系统程序丢失或芯片损坏，如图所示。

（3）噪音干扰、静电、浪涌冲击等造成MPU损坏，如图所示。

3.注意事项：

（1）正确插拔选件（力度、避免热插拔）。

（2）PLC及通讯设备的电源勿与大功率设备共地且应远离动力线、大功率设备。

（3）通讯线缆应使用屏蔽。
