PLC逻辑取及驱动线圈指令（LD、LDI、OUT）的用法及使用注意事项

2016-10-23 11:18:59 |人围观 | 评论:

1） 用法示例

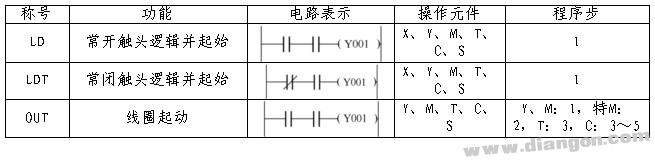

图1逻辑线圈驱动指令的用法

（2） 使用注意事项

1）LD是电路开始的常开触点连到左母线上。

2）LDI是电路开始的常闭触点连到左母线上。

3）OUT是驱动线圈输出指令，输入继电器X不能用此指令。

4） 在*述的ANB、ORB指令中，LD与LDI可用于串、并电路*的起始触点。

5） 对于定时器，计数器线圈，必须在OUT指令后设定常数.
