三菱PLC与威伦触摸屏一屏多机通信设置

2016-11-16 10:41:32 |人围观 | 评论:

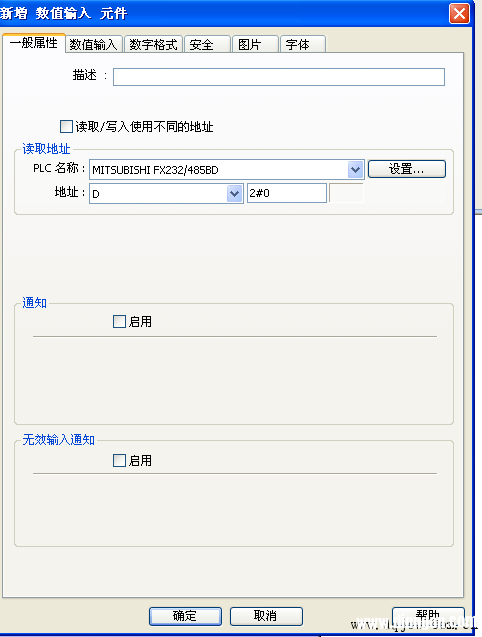

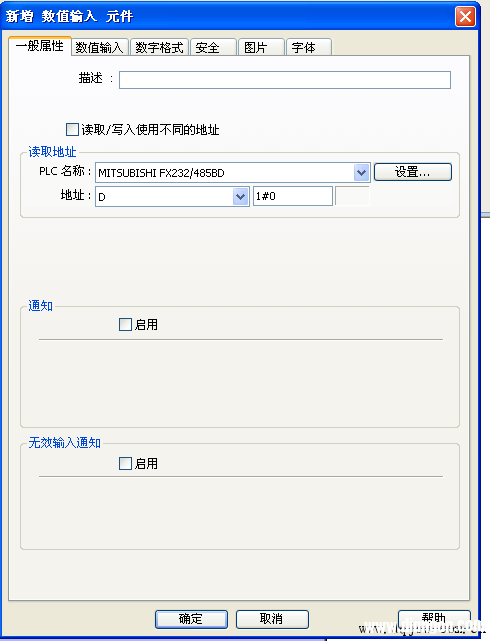

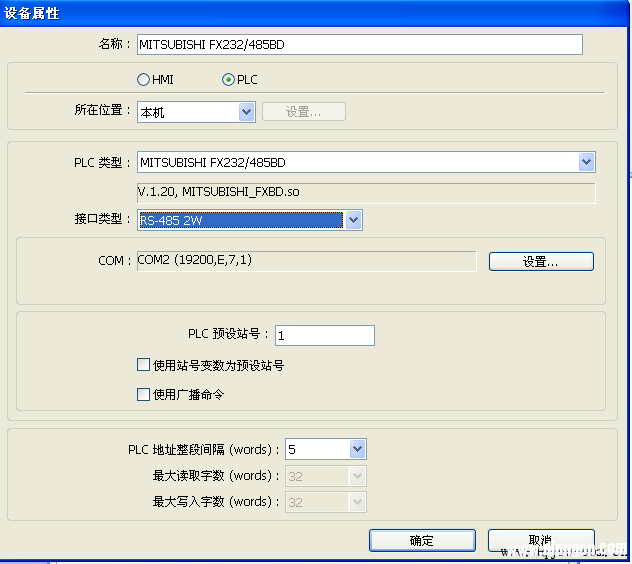

所有plc必须加上485BD通信模块。触摸屏设备选择FX232/485BD；接口类型选择4852W；PLC站号第一个PLC写1第二个写2以此类推；波特率19200，数据位7，停止位1，偶校验；元件设置：站号为1的D0写D 1#0，站号为2的D0写D 2#0，以此类推。
PLC参数设置：PLC系统2 通信设置操作打钩，协议选专用通信协议，波特率19200，数据位7，停止位1，偶校验，H/W类型选 RS-485
和数检查打钩传送控制顺序格式1 站号第一台选1第二台选2 以此类推。
