plc梯形图设计的基本原则

1、水平不垂直

梯形图的接点应画在水平线上，不能画在垂直分支上

2、线圈右边无接点

不能将接点画在线圈右边，只能在接点的右边接线圈

3、左大右小，上大下小

有串联电路并联时，应将接点最多的那个串联回路放在梯形图最上面。有并联电路相串联时，应将接点最多的并联回路放在梯形图的最左边。

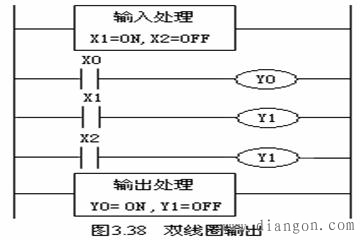

4、双线圈输出不可用

如果在同一程序中同一元件的线圈使用两次或多次，则称为双线圈输出。这时前面的输出无效，只有最后一次才有效，一般不应出现双线圈输出。
