STEP7操作中的羊群效应

“羊群效应”：指的是人们对于某些行为养成了固定模式的习惯，进而在做其他类似事的时候，就会亲不自禁按照这种习惯去做。STEP7操作中也经常有类似的“羊群效应”，这就让我慢慢道来。
SM331 7KF02 8通道模拟量模块，是大家最熟悉的模拟量输入模块，它的组态如图1，每个通道组由两个通道组成，组态中一共有4个通道组需要配置。于是，习惯了7KF02的用户们，就要犯错了。



图1

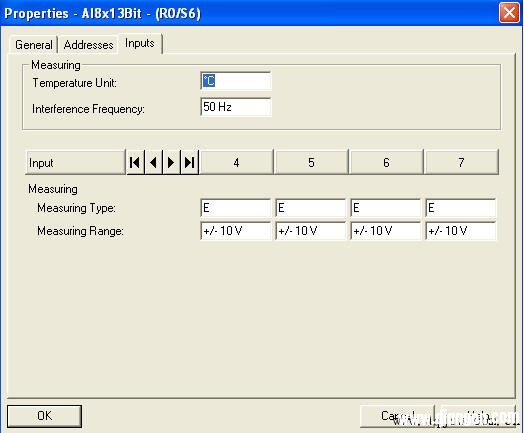

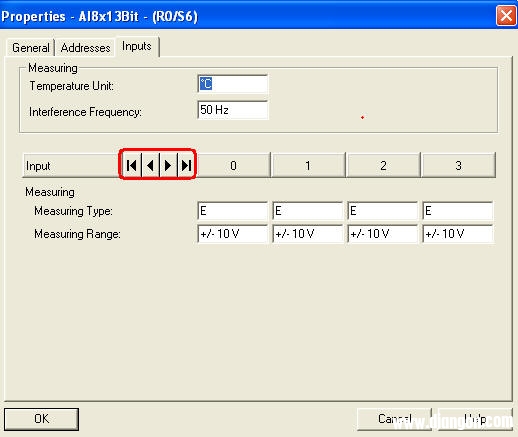

请看图2 和图3，SM331 1KF02 8通道模拟量输入的组态，您可看好了，咱这可有个翻页呢，这里的8个通道可是分开设置的，可别当7KF02操作，一页就当搞定了。典型问题，前4个通道正常，后四个不正常。



图2




图3

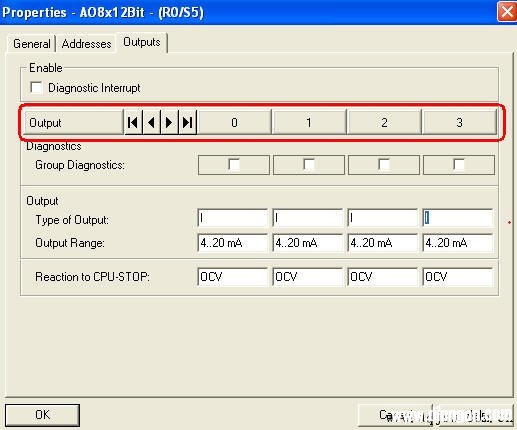

同样的问题，8通道输出模块6ES7 332-5HF00-0AB0也有，见图4 ，5。典型问题，电流输出，前四个通道正常，后四个通道始终是25ma（电压输出的最大短路电流）。



图4



图5

类似的模块还有很多，所以提醒我们组态的时候一定要心细，看仔细了，这样的“羊群效应”问题完全是可以避免的。
