串口通讯之ET200S 1SI模块进行ASCII通讯

1. 概述
串口模块ET200S 1SI（订货号：6ES7 138-4DF01-0AB0）是一款用于ET200S上的串口模块，支持两种软件协议（ASCII和3964(R)），通过接线区分可支持三种硬件接口（RS232C、RS422和RS485）。
在Step 7硬件组态中选择模块时，硬件目录中有以下六种版本的模块：
• ASCII （4B）
• ASCII（8B）
• ASCII（32B）
• 3964(R) （4B）
• 3964(R) （8B）
• 3964(R) （32B）
4/8/32字节代表数据传输的吞吐率大小，字节数越大，吞吐率越大，即数据传输越快，但是在ET200S机架上占用的I/O存储区也越多，如果从传输速率考虑，选择32B最快，如果从占用的I/O区最小考虑，选择4B占用最少，根据具体应用要求选择。
模块信息及指示灯含义，如下图1所示。

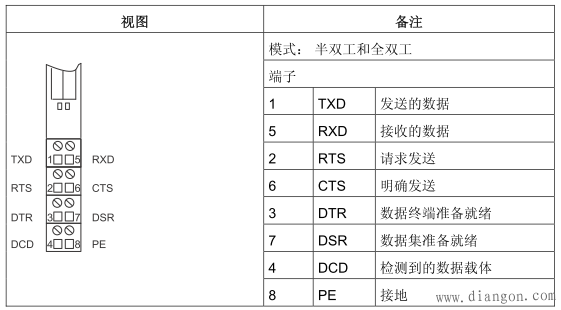

图1 模块指示灯含义

RS232C、RS422和RS485三种接口通讯的终端模块端子分配和电缆连接，如下图2/3/4所示。

图2-1 RS232C接口终端模块端子分配

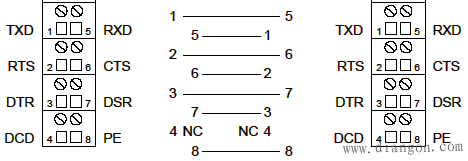

图2-2 RS232C接口终端模块电缆连接

图3-1 RS422接口终端模块端子分配

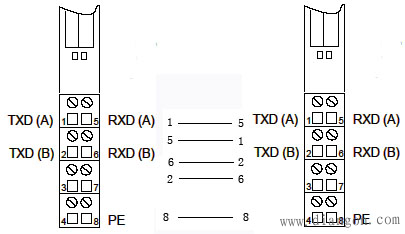

图3-2 RS422接口终端模块电缆连接

图4-1 RS485接口终端模块端子分配

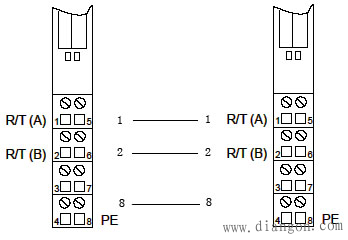

图4-2 RS485接口终端模块电缆连接

注意：RS485接口内部已经短接，不需要外部短接处理，只要直接连接1，2，8。

2. 软件环境

2.1 STEP7 V5.4 SP5
用于编写S7-300/400程序，此软件需要从西门子购买，本文档中的部分代码使用Step7 V5.4 SP5的软件编写。

2.2 ET200S 1SI 串行接口模块的功能块
STEP 7 软件中不包含ET200s 1SI模块做串口通讯的功能块，需要单独安装一个软件，然后在Libraries下才有ET200sSI的库，功能块可供通讯调用，该软件从以下的链接下载。25358470

2.3 串口调试器
第三方提供的串口调试工具，可以从互联网上免费下载，可用于测试串口通讯。

3. 硬件列表和接线

3.1 硬件列表

CPU	CPU317-2PN/DP	6ES7 317-2EK14-0AB0
ET200S	接口模块	6ES7 151-1BA01-0AB0
	功率模块	6ES7 138-4CA00-0AA0
	1 SI串口模块	6ES7 138-4DF01-0AB0
功率模块的终端模块	TM-P15S23-A0	6ES7 193-4CD20-0AA0
电子模块的终端模块	TM-E15C24-01	6ES7 193-4CA30-0AA0
