如何使用STEP7中的“启用外设输出”功能

2017-01-27 10:16:15 |人围观 | 评论:

1、“启用外设输出”功能简介
在系统的调试阶段，我们经常会用到对单个设备进行接线检查或调试的功能。如果CPU工作在RUN模式，那么可以通过在强制变量表中对输出写强制值的方式实现，，但当CPU工作在STOP模式时，如何修改外围输出点的输出状态呢？
在STEP7变量表中的“启用外设输出 ”(Enable peripheral outputs)功能可以将特定值分配给处于 STOP 模式下的 CPU 的各个外设输出，可以用于设备的接线检查或调试。
2、“启用外设输出”的使用条件
在STEP7中的“启用外设输出”功能只有在满足以下几个条件时才有效：

  • CPU处于STOP工作模式
  • 只能对外设输出地址区，即必须是带 ”P” 的 Q 地址区地址进行修改
  • 已经建立与 CPU 的在线连接
    3、实验环境：
  • 软件：STEP7 V5.5 SP2
  • 硬件：CPU315-2PN/DP，SM374（仿真模块，组态为8DI/8DO），组态如图1所示。


图 1
4、操作步骤
1）在项目中新建一个监控变量表，或打开一个已经存在的监控变量表。
2）根据实际需要，在变量表中添加要启动外设输出的地址，本例中添加了“PQB0”（注意，外设地址区不能按位寻址，只能按字节、字或双字寻址）


图2

3）建立与plc的在线连接，并通过CPU的模式转换开关（或通过菜单命令）将CPU的工作模式转换为STOP模式。

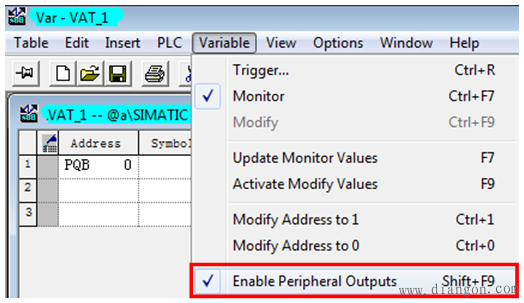

4）选择变量表窗口中的“Variable”菜单，可以看到这时的” Enable peripheral outputs”菜单已经有效。在菜单中选中此功能，并在弹出的对话框中选择“Yes”，即可激活“启用外设输出”的功能。


图3

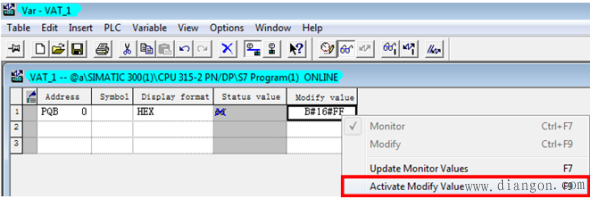

5）在变量表的修改值列中输入相应的修改值（这里将PQB0的修改值设置为B#16#FF），并在快捷菜单中选择“Active Modify Value”，则实际的输出点状态将被修改为设定值（可以看到这时的SM374模块的8个输出点指示灯全部被点亮）。


图4
5、“启用外设输出”的取消
可以通过以下几种方式取消“启用外设输出”功能：

  • 通过菜单取消激活“启用外设输出”功能
  • 将STEP7转到离线模式
  • 直接通过”ESC”键退出
    注意，功能取消后不能再恢复，需要重新启用。
