下面我们开始主站1的硬件组态：

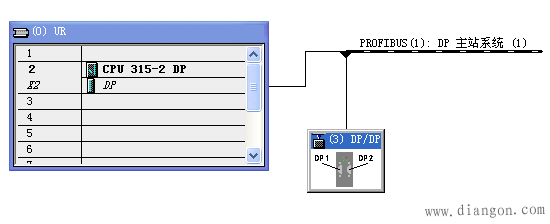

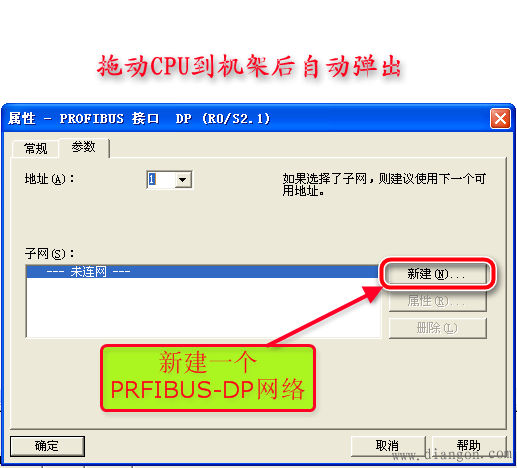

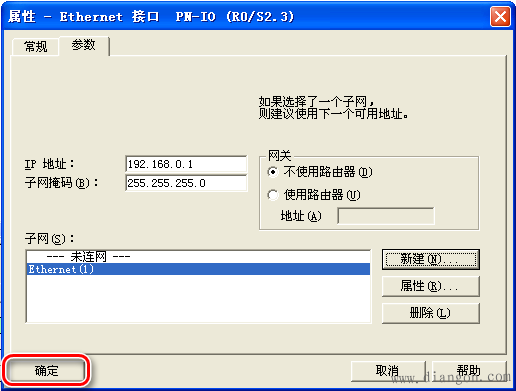

添加机架，CPU（带DP功能的CPU）

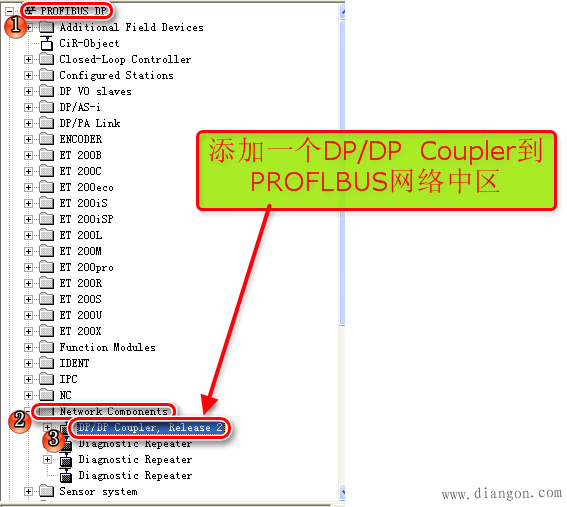

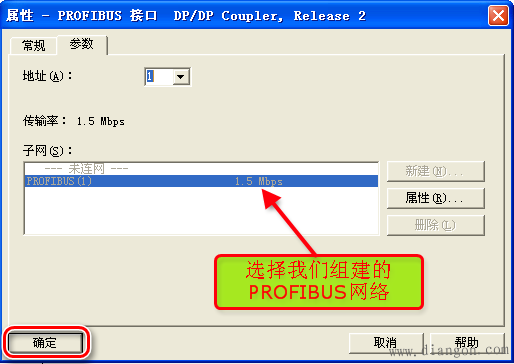

下面我们开始往PROFIBUS网络中添加DP/DP Coupler模块

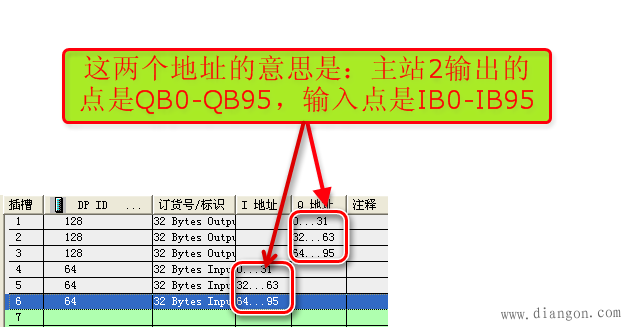

下面给刚才组态的DP/DP Coupler分配I/0
主站1 的硬件组态完成，别忘了保存编译
下面我们开始主站2的硬件组态：

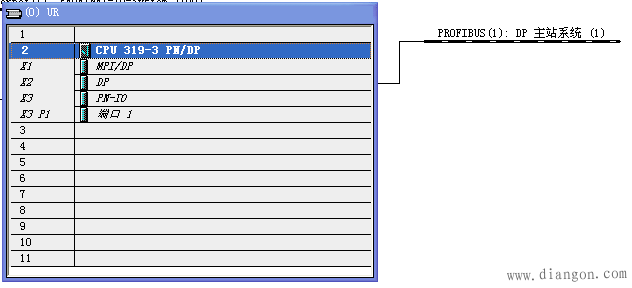

添加机架，CPU（带DP功能的CPU）
主站2的硬件组态完成，别忘了保存编译

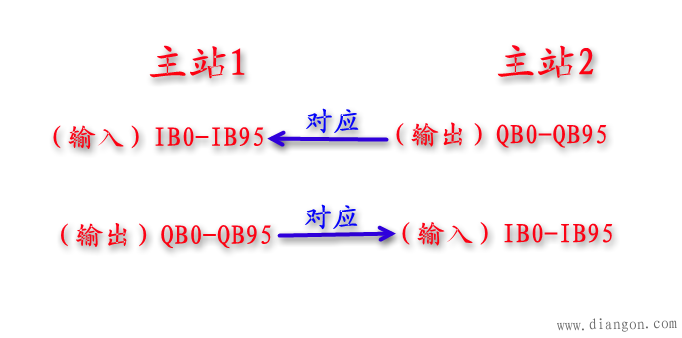

根据输入对输出，输出对输入的关系，我们把主站1和主站2的输入/输出的关系对照一下：
定义上主站1和主站2 的硬件组态后，相应的地址对应关系也就确定了，在编程的时候无需进行任何的通讯编程，根据对应关系使用相关的点即可。
特别注意：DP/DP Coupler上的硬件地址要和连接的主站上组态的地址一致（一个DP/DP Coupler是两个插口，分别对应两个主站，地址要分别和其软件组态的地址一致）
特别提示：为了防止发生错误到时CPU停机，建议在程序内添加OB82，OB85,OB86，OB122
OB82：诊断中断，如果使能一个具有诊断中断模块的诊断功能（例如断线、传感器电源丢失），出现故障时调用OB82，如果程序中没有创建OB82，CPU进入停止模式。诊断中断还对CPU所有内外部故障，包括模块前连接器拔出、硬件中断丢失等作出响应。
OB85：用于处理操作系统访问模块故障、更新过程映像区时I/O访问故障、事件触发但相应的OB没有下载到CPU等事件，事件出现，CPU自动调用OB85报错，如果程序中没创建OB85，CPU进入停止模式。
OB86：用于处理扩展机架（不适用于S7-300系列）、PROFIBUS-DP主站、PROFIBUS-DP或PROFINET I/O分布I/O系统中站点故障等事件，事件出现，CPU自动调用OB86报错，如果程序中没有创建，CPU进入停止模式。
OB122处理与I/O地址访问故障有关的事件，例如访问一个I/O模块时，出现读故障等。如果上述故障出现，在程序中没有创建OB121、OB122，CP进入停止模式。
