工艺要求：近千米的距离非均匀分布N多分站，每个分站就地控制一台电机正反转。控制室需要监控联网的所有分站设备。
用CN之间PPI联网，软件自带的PPI向导组态很是方便，整个网络基于RS485接口传输。现在SMART自带的DB9口不支持PPI联网通讯，支持以太网口的GET/PUT通讯，下来一起完成GET/PUT通讯联机过程。
2台SR30，一台做主机（192.168.2.200），一台做从机（192.168.2.201）。
主机中程序编写如下：
从机中程序编写如下：
主机中利用向导组态
GET/PUT
网络过程：
打开向导
1.进入向导
2.点击添加，操作项目树下添加一个名称，与默认名称共2个分别组态成PUT/GET
3.双击可以修改名称以及添加注释
4.完成后自动出现组态的数量，上图为2个
2个操作――Put、Get的具体组态步骤：
双击组态Put界面，相当于将主站VB0映射到分站QB0（写一个字节的数据）
双击或者“下一页”组态
Get
界面，相当于将分站
VB0
映射到主站
QB0
（读一个字节的数据）
继续点击“下一页”，出现“存储器分配”界面。表明刚刚组态的数据交换占用主站
plc
的
43
个字节（
VB43~VB85
）
继续点击“下一页”，出现“组件”界面。刚刚的组态生成一个逻辑控制块、一个符号表、一个数据块。
继续点击“下一页”，出现“生成”界面。完成整个组态过程。
主机检测到自己I0.0上升沿，将255 MOV到VB0（即就是VB0的8个位都为1），而组态的联机Put指令将主站VB0映射到了分站QB0，那么此时分机（192.168.2.201）Q0.0~Q0.7整个QB0全部都有输出；同理，主机检测到自己I0.0下降沿，将0 MOV到VB0（即就是VB0的8个位都为0），此时分机（192.168.2.201）Q0.0~Q0.7整个QB0全部没有输出。
从机检测到自己I0.0上升沿，将255 MOV到VB0（即就是VB0的8个位都为1），而组态的联机Get指令将从机VB0映射到了主机QB0，那么此时主机（192.168.2.200）Q0.0~Q0.7整个QB0全部都有输出；同理，从机检测到自己I0.0下降沿，将0 MOV到VB0（即就是VB0的8个位都为0），此时主机（192.168.2.200）Q0.0~Q0.7整个QB0全部没有输出。
简单点说，就是用主机I0.0点控制从机QB0一个字节的输出；用从机I0.0点控制主机QB0一个字节的输出。
到底是不是这样子？下载程序后看看运行情况。
连接网线，将主控程序下载进主机
PLC
，上图右侧为主机
（
192.168.2.200
）。监控时可以发现
Rx/Tx
指示灯亮（上图右侧
PLC
上橘黄色灯光）。

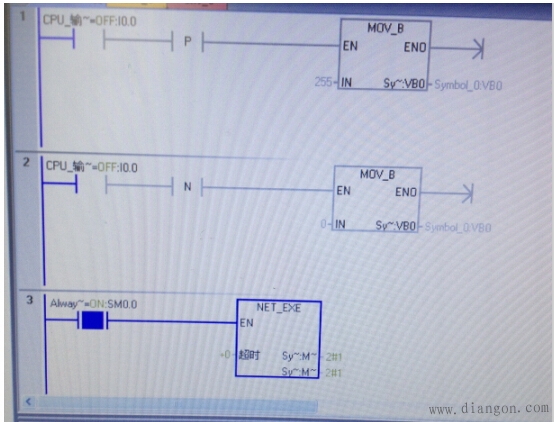

监控主机程序截图。
将分控程序下载进分站PLC，如上图将2台PLC网口用网线连接起来，红色按键按下锁定（接于主机I0.0位），此时检测到主机I0.0上升沿，分机PLC的Q0.0~Q0.7全部输出（上图左边PLC下端一排绿灯）
绿色自复位按键按下不放（接于从机I0.0位），此时检测到从机I0.0上升沿，主机PLC的Q0.0~Q0.7全部输出（上图右边PLC下端一排绿灯）
OK！在STEP 7-MicroWIN SMART V2.0环境下采用Get/Put向导完成PLC之间Get/Put以太网通讯就是这样简单。
