如何通过STEP7 (TIA Portal) 软件下载一个项目到CPU？

2017-03-09 17:00:52 |人围观 | 评论:

为了将项目数据装载到 CPU，需要建立一个编程设备与设备或CPU 之间的在线连接。下面列表中的一个例子介绍了S7-1500 CPU 的下载步骤 (适用于所有类型的 CPU )。在某些情况下如果模块的存储器没有自动初始化，需要首先将 S7-1500 CPU 恢复出厂设置。如 CPU 仅有 IP 地址而没有下载硬件组态，在线连接时会显示“不兼容”信息。




标签：
编号 步骤
1

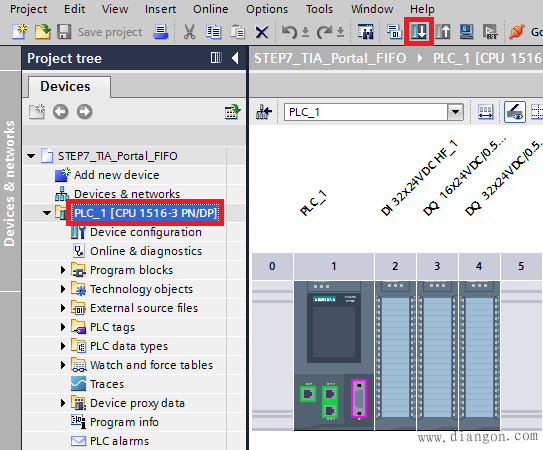

在项目导航中，标记包含想要下载到 CPU 的项目数据的文件夹(例如，plc_1)，然后执行菜单指令“在线 > 下载到设备”或直接点击工具 栏上的图标“下载到设备”。成功后，修改的项目数据(设备组态和 STEP 7 程序)将被装载到 CPU 中。


图. 01

另外，可以装载单独的组件，例如硬件组态和程序块。在项目导航中右键点击“PLC_1 ”，在弹出的菜单中会提供如下菜单指令：

  • “下载到设备 > 硬件和程序(仅变化)”
    设备组态和修改的程序块下载到 CPU 中。
  • “下载到设备 > 硬件配置”
    只有硬件组态下载到 CPU 中。
  • “下载到设备 > 程序(仅变化)”
    只有改变的程序块下载到 CPU 中。
2

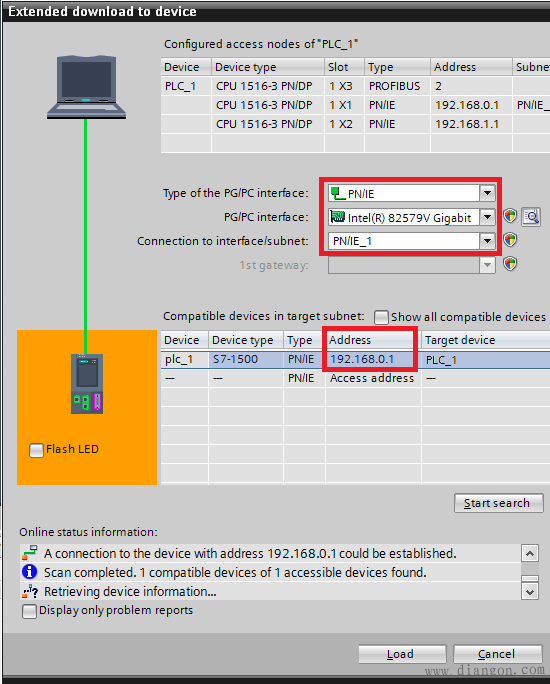

第一次下载时，会弹出“扩展下载到设备”对话框。这里需要定义 PG/PC 接口。在下拉列表中可以选择已组态的数据并点击“下载”按钮。


图. 02

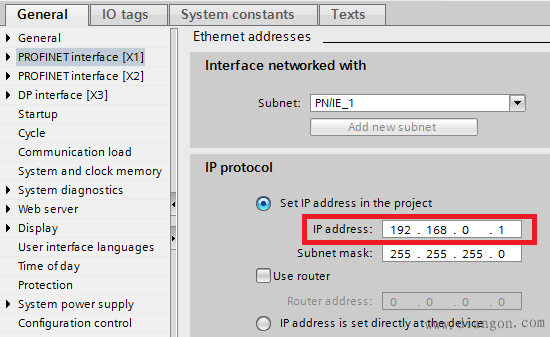

设备组态中配置的 CPU 的 IP 地址必须和在线显示的 CPU 的 IP 地址匹配。


图. 03

注意
如果使能了“显示所有可访问的设备”选项，那么所有可访问的设备及其 IP 地址将被显示出来，这样就不需要在离线项目中更改模块的 IP 地址而直接将项目下载在 CPU 中。
3 当搜索到节点后，该站点的 IP 地址会显示在“子网内的所有设备”表格中。在“在线状态信息”区域中，你也可以确认这个与所需 IP 地址设备的在线连接。

点击 “上载” 按钮。
4

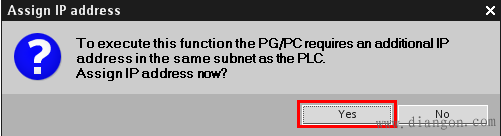

编程设备的以太网口 IP 地址必须和被组态的模板在相同的 IP 网段。如果为 PG/PC 已经分配了一个 IP 地址，将不会出现图.04 的对话框。点击“Yes”按钮。


图. 04

并确认下一条信息。
5

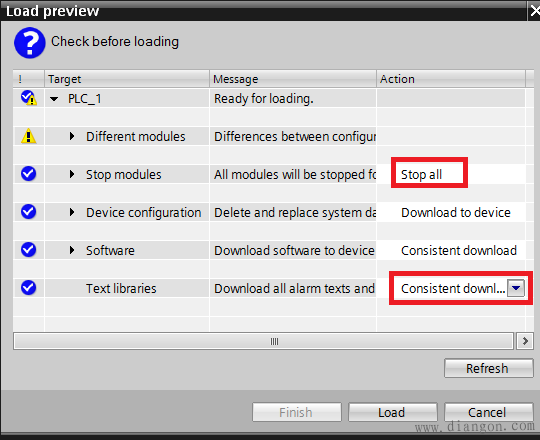

项目数据必须一致。如果项目没有被编译，在装载前项目数据会自动被编译。在“装载预览”对话框中，显示出要执行的装载信息和动作要求。

  • 仅在设备组态已经装载或者修改过文本列表的文本时需要将 CPU 转为停止状态。如果仅给 CPU 装载程序块，则不需要将模块转为“STOP" 状态。
  • 在“文本库”行建议选择“一致性装载”（仅对于 S7-1500而言）。这样所有的文本消息和文本列表条目都将被装载到 CPU 内。

可以装载的时候，“装载”按钮会激活。点击”装载“按钮。


图. 05
6

最后弹出“装载过程结果”对话框，提供装载过程成功与否的信息。点击“完成”按钮将 CPU 置于“运行”模式。


图. 06

在检查窗口进入“常规 > 信息”获得详细的关于装载流程的信息。
7

完成了项目数据到 CPU 的下载， 并将 CPU 置于“运行”模式后，可以在 CPU 上执行测试和诊断功能。
