1、热电阻材料
热电阻由电阻体（温度测量敏感元件――感温元件）、引出线、绝缘套管和接线盒等部件组成，其中，电阻体是热电阻的主要部件。
较为广泛应用的热电阻材料有：铂、铜、镍、铁、和铑铁合金等，而常用的是铂、铜。制作热电阻的材料应具有如下特点：
① 电阻温度系数大，以便提高热电阻的灵敏度；
② 电阻率ρ尽可能大，以便在相同的灵敏度下减小电阻体的尺寸；
③ 在热电阻的使用范围内，材料的化学、物理性能保持稳定；
④ 材料的提纯、可延、自制等工艺性好。
2、热电阻的结构
金属热电阻按其结构类型分有：普通型、铠装型、薄膜型等。

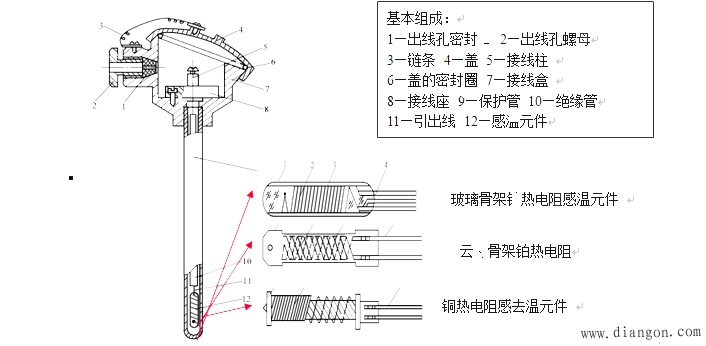

图1 热电阻结构
