数字输出传感器与数字信号驱动的其它激励器一样，常用于各类工业应用中。我们可很容易的找到数字输出的各类传感器，包括温度、流量、压力、速度等，它们具有各种格式的数字信号输出。
数字传感器是一种仅产生二值输出的传感器，相比于模拟输出传感器输出一定范围内连续变化的值，数字输出仅为“0”或“1”。数字传感器最简单的例子是触点开关。典型的触点开关是一个无限电阻的 开路电路，当按下开关后则变为 阻抗为零的电路。
1.干节点(通断信号)
干接点(Dry Contact)，相对于湿接点而言，也被称之为干触点，是一种无源开关，具有闭合和断开的2种状态，2个节点之间没有极性，可以互换。常见的干节点信号有：
各种开关如：限位开关、行程开关、脚踏开关、旋转开关、温度开关、液位开关等;
各种按键;
各种传感器的输出，如：环境动力监控中的传感器：水浸传感器、火灾报警传感器、玻璃破碎、振动、烟雾和凝结传感器;
继电器、干簧管的输出。
2.湿节点(电压信号)
湿接点(Wet Contact)，相对于干接点而言，也被称之为湿触点，是一种 有源开关，具有有电和无电的2种状态，2个接点之间有极性，不能反接。 工业控制上，常用的湿节点的电压范围是DC0～30V，比较标准的是DC24V，AC110～220V的输出也可以是湿节点，但这样做比较少。常见的湿节点信号有：
如果把干节点信号，接上 电源，再跟电源的另外一极，作为输出，也是湿节点信号;
NPN 三极管的集电极输出和VCC;
达林顿管的集电极输出和VCC;
红外反射传感器和对射传感器的输出;
3.源极输入

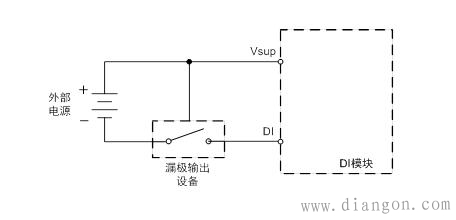

源极输入用于连接漏极输出设备，如图1所示。
图1源极输入示意图

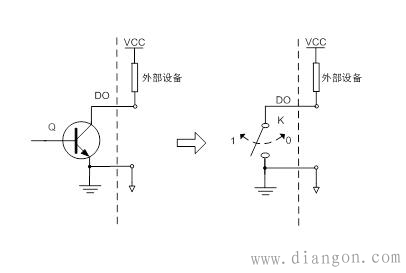

漏极输出设备提供电源到地的电流通道，图2所示的NPN集电极开路为典型的漏极输出设备。当需要输出低电平时，三极管处于饱和状态，等效于输出端与地接通;输出高电平时，三极管处于截至状态，等效于输出端与地断开(输出端悬空)。
图2漏极输出示意图
源极输入设备的信号源(漏极输出)只能提供到地的驱动能力。
4.漏极输入
漏极输入用于连接源级输出设备，如图3所示。

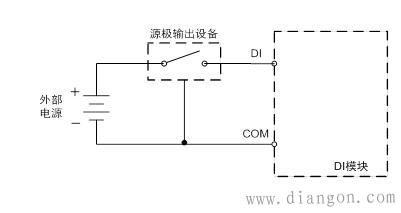

图3漏极输入示意图

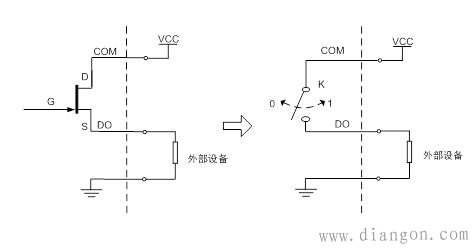

源极输出设备提供电源或正电压，等效于连接到电源的开关，如图4所示。当输出“逻辑1”时，开关导通。
图4源极输出示意图
-
