电容器标称电容值

电容器的标注主要有以下几种方法：

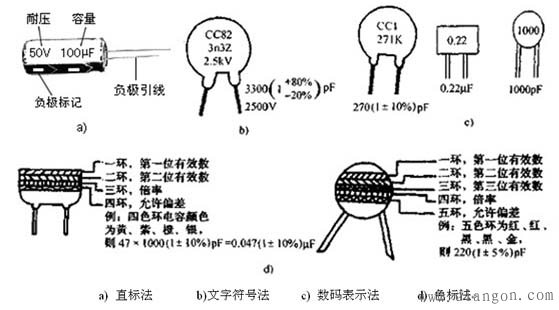

1、 直标法 把电容器容量、偏差、额定电压等参数直接标记在电容器体上，如图1a)所示，有时因面积小而省略单位，但存在这样的规律，即小数点前面为0时，则单位为μF；小数点前不为0时，则单位为pF。

2、文字符号法 如图1b)所示，与电阻文字符号法相似，只是单位不同， 例102 = 10×102PF = 1000PF 224 = 22×104PF = 0.22 mF P82＝0.82pF 6n8＝6800pF 2P2＝2.2pF

3、 数码表示法 与电阻数码表示法基本相同，如图1c）所示。

4、色标法 电容器色标法与电阻器色标法规定相同，基本单位pF，有时还会在最后增加一色环表示电容额定电压，如图1d)所示。 电容容量表示方法还有色点表示法，该方法与色标法相似。新型贴片除了使用数码法、文字符号法表示外，还使用1种颜色1个字母或1个字母1个数字来表示其容量。
