单相整流电路

整流电路是将交流电转为具有直流电成分的脉动直流电。

1、半波整流电路的组成及工作原理分析

1） 半波整流电路如图1所示。

2） 工作原理分析：u2正半周，二极管D导通，产生电流从A点流出，经过二极管D和负载电阻RL流入B点，uo=u2；u2负半周，二极管D截止，无电流产生，uo=0。

2、半波整流电路基本参数的含义及其计算

1）输出电压平均值UO（AV）：负载电阻上电压的平均值

2）输出电流平均值IO（AV）：流过负载电阻上电压的平均值

3）脉动系数S：最低次谐波的幅值与输出电压平均值之比

4）二极管的平均电流ID（AV）：等于负载电流的平均值IO（AV）

5）二极管所承受的最大反向电压URMAX：

3、全波桥式整流电路的组成及工作原理分析

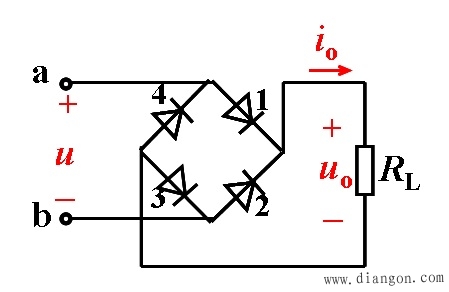

1）全波桥式整流电路如图2所示。

2）工作原理分析：u2正半周，二极管D1、D3导通，D2、D4截止，产生电流从A点流出，经D1、RL、D3流入B点，uo=u2；u2负半周，二极管D2、D4导通，D1、D3截止，产生电流从B点流出，经D2、RL、D4流入A点，uo=-u2。

4、 全波桥式整流电路参数计算

1）输出电压平均值UO（AV）：

2）输出电流平均值IO（AV）：

3）脉动系数S：

4）二极管的平均电流ID（AV）：等于负载电流的平均值IO（AV）一半
