正弦波振荡电路的震荡条件：正弦波发生电路能产生正弦波输出，它是在放大电路的基础上加上正反馈而形成的，它是各类波形发生器和信号源的核心电路。正弦波发生电路也称为正弦波振荡电路或正弦波振荡器。
应用例：实验室中的低频信号发生器就是一种正弦波振荡电路。
正弦波发生电路的组成：为了产生正弦波，必须在放大电路里加入正反馈，因此放大电路和正反馈网络是振荡电路的最主要部分。但是，这样两部分构成的振荡器一般得不到正弦波，这是由于很难控制正反馈的量。如果正反馈量大，则增幅，输出幅度越来越大，最后由三极管的非线性限幅，这必然产生非线性失真。 反之，如果正反馈量不足，则减幅，可能停振，为此振荡电路要有一个稳幅电路。为了获得单一频率的正弦波输出，应该有选频网络，选频网络往往和正反馈网络或放大电路合而为一。选频网络由R、C和L、C等电抗性元件组成。正弦波振荡器的名称一般由选频网络来命名。
正弦波发生电路的组成如下：
放大电路
正反馈网络
选频网络
稳幅电路
产生正弦波的条件
产生正弦波的条件与负反馈放大电路产生自激的条件十分类似。只不过负反馈放大电路中是由于信号频率达到了通频带的两端，产生了足够的附加相移，从而使负反馈变成了正反馈。在振荡电路中加的就是正反馈，振荡建立后只是一种频率的信号，无所谓附加相移。

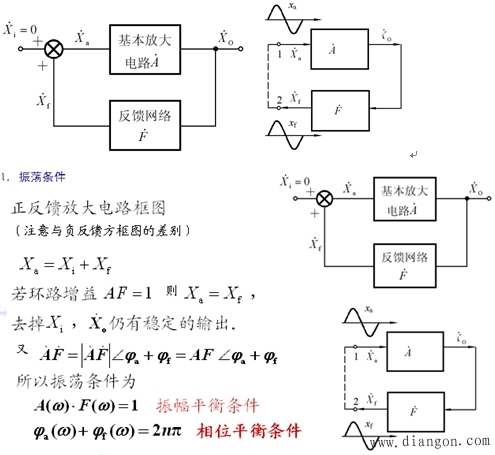

正反馈放大电路框图
（注意与负反馈方框图的差别）

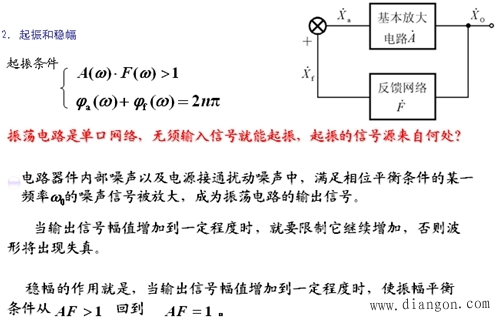

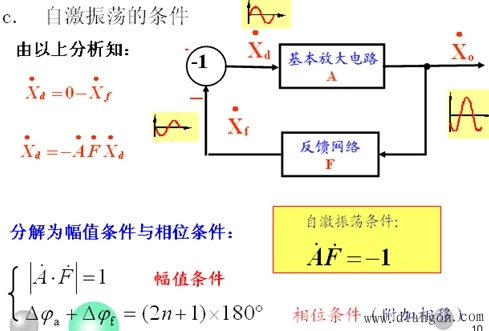

产生自激振荡的原因及条件

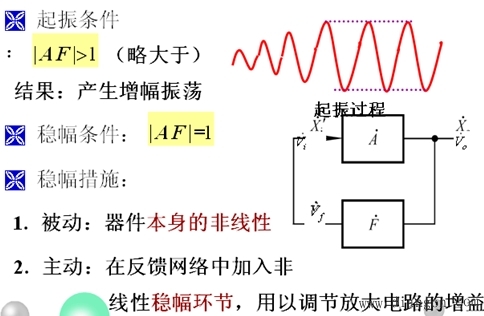

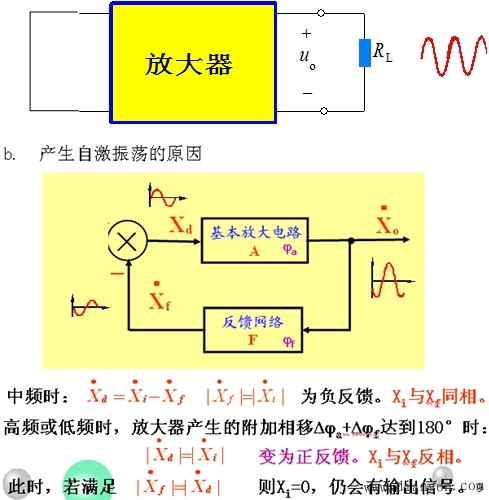

a.自激振荡现象：在不加输入信号的情况下，放大电路仍会产生一定频率的信号输出。
振荡电路基本组成部分
放大电路（包括负反馈放大电路）
反馈网络（构成正反馈的）
选频网络（选择满足相位平衡条件的一个频率。经常与反馈网络合二为一。）
稳幅环节
-
