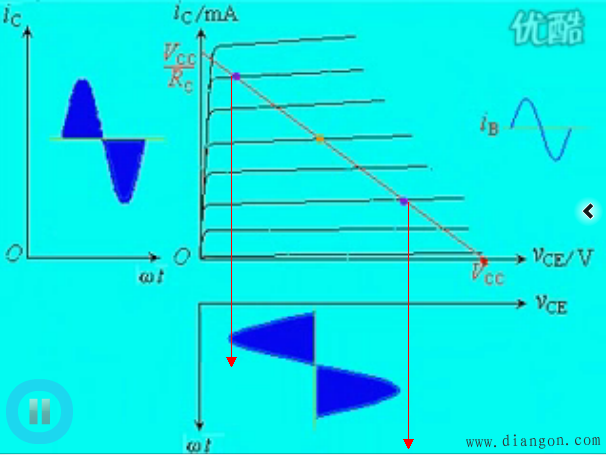

在输入信号为正弦波时； 饱和失真；通过示波器在输出端观察，会出现顶部削平的波形，一般原因通常都是，静态工作点设置的太高，需要调节三极管基极降低下拉电阻的阻值，或增大上拉电阻的阻值。 截止失真；通过示波器在输出端观察，会出现底部削平的波形，一般原因通常都是，静态工作点设置的太低，需要调节三极管基极增大下拉电阻的阻值，或降低上拉电阻的阻值。

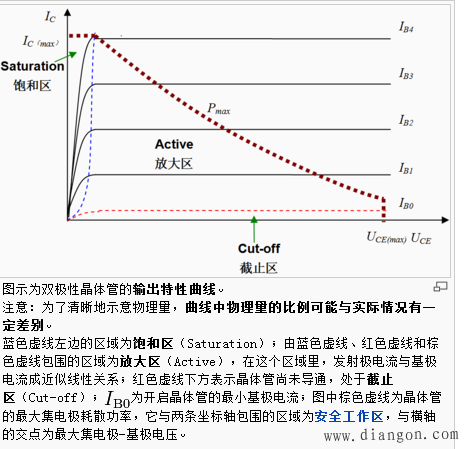

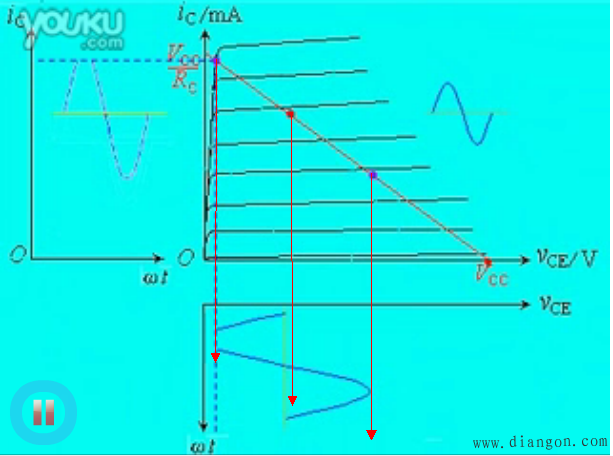

饱和失真：静态工作点过大，在信号正半周进入了输出特性曲线的饱和区。方法是提高工作电压、适当调小静态工作点，输入信号幅度。

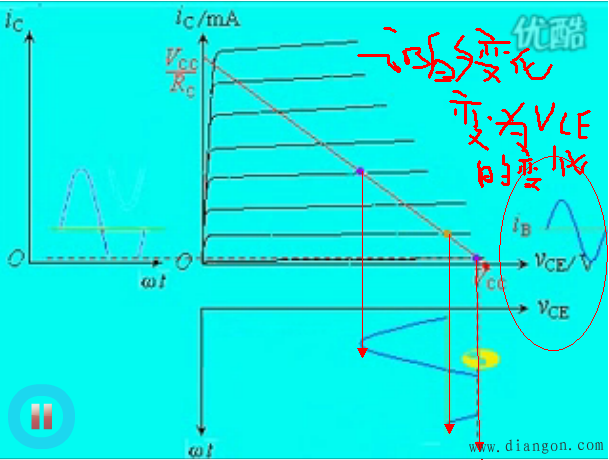

截止失真：静态工作点过低，信号负半周进入了输出特性曲线的截止区。方法是提高静态工作点、适当减小输入信号幅度。
-
