CMOS反相器电路组成

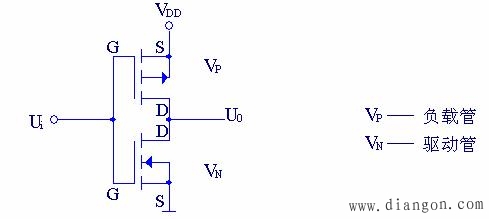

图1　CMOS反相器电路

（1）工作原理

①输入低电平　U_i=0 时

V_N截止_，V_P导通Uo_≈V_DD

②输入高电平， U_I= +U_DD

V_N导通_，Vp截止Uo_≈0v

₍₂₎电压传输特_性

_（截止区） AB：U_ITN　V_N截止、 V_P导通。

（导通区） CD：U_I>V_DD-V_TP　V_N　导通、V_P截止。

（转折区） BC：阈植电压：U_TH=1/2U_DD　若V_I=U_TH=1/2U_DD　则I_D达最大。

（3）输入保护电路

图2　输入保护电路

(4)功耗

①静态：总是一管导通一管止，漏电流很小，功耗小，只有几微瓦（TTL静态功耗单位 mw）。

②动态：转换是电流大，（若工作频率高，功耗 mw左右）。

（5）CMOS的特点

①微功耗小； ②对电源电压适应性强（3---18V）；③抗干扰能力强；　④带负载能力强（扇出系数大于100以上）。

CMOS门电路非门　驱动管并联；负载管并联；有1出0，全1出1。

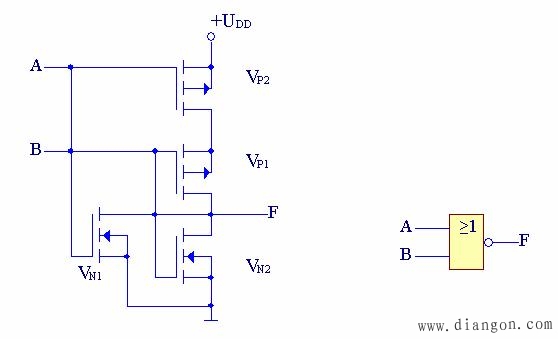

图3 CMOS或非门
