74LS48中文资料(引脚图,真值表及内部结构原理图)
7段显示译码器74LS48是输出高电平有效的译码器，其真值表如表1。
74LS48/SN74LS48 引脚功能图
工作电压:5V
74LS48除了有实现7段显示译码器基本功能的输入（DCBA）和输出（Ya～Yg）端外，7448还引入了灯测试输入端（LT）和动态灭零输入端（RBI），以及既有输入功能又有输出功能的消隐输入/动态灭零输出（BI/RBO）端。
由7448真值表可获知7448所具有的逻辑功能：
（1）7段译码功能（LT=1，RBI=1）
在灯测试输入端（LT）和动态灭零输入端（RBI）都接无效电平时，输入DCBA经7448译码，输出高电平有效的7段字符显示器的驱动信号，显示相应字符。除DCBA = 0000外，RBI也可以接低电平，见表1中1～16行。
（2）消隐功能（BI=0）
此时BI/RBO端作为输入端，该端输入低电平信号时，表1倒数第3行，无论LT和RBI输入什么电平信号，不管输入DCBA为什么状态，输出全为“0”，7段显示器熄灭。该功能主要用于多显示器的动态显示。
（3）灯测试功能（LT= 0）
此时BI/RBO端作为输出端， 端输入低电平信号时，表1最后一行，与 及DCBA输入无关，输出全为“1”，显示器7个字段都点亮。该功能用于7段显示器测试，判别是否有损坏的字段。
（4）动态灭零功能（LT=1，RBI=1）
此时BI/RBO端也作为输出端，LT端输入高电平信号，RBI端输入低电平信号，若此时DCBA = 0000，表1倒数第2行，输出全为“0”，显示器熄灭，不显示这个零。DCBA≠0，则对显示无影响。该功能主要用于多个7段显示器同时显示时熄灭高位的零。

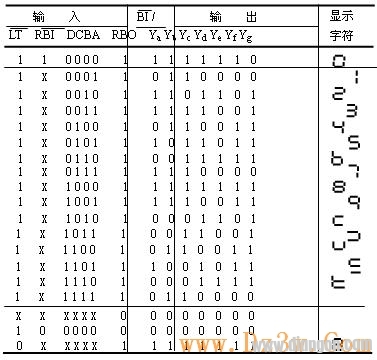

表1：

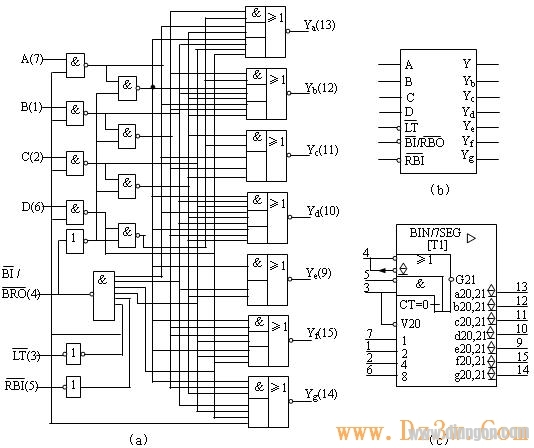

图2 7段显示译码器7448（a）逻辑图（b）方框图（c）符号图
图2给出了7448的逻辑图，方框图和符号图。由符号图可以知道，4号管脚端具有输入和输出双重功能。作为输入（BI）低电平时，G21为0，所有字段输出置0，即实现消隐功能。作为输出（RBO），相当于LT，及CT0的与坟系，即LT=1，RBI=0，DCBA=0000时输出低电平，可实现动态灭零功能。3号（LT）端有效低电平时，V20=1，所有字段置1，实现灯测试功能。
