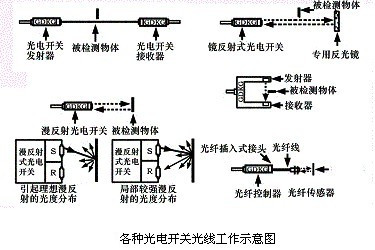

如图所示是反射式光电开关的工作原理框图。图中，由振荡回路产生的调制脉冲经反射电路后，由发光管GL辐射出光脉冲。当被测物体进入受光器作用范围时，被反射回来的光脉冲进入光敏三极管DU。并在接收电路中将光脉冲解调为电脉冲信号，再经放大器放大和同步选通整形，然后用数字积分或RC积分方式排除干扰，最后经延时（或不延时）触发驱动器输出光电开关控制信号。光电开关一般都具有良好的回差特性，因而即使被检测物在小范围内晃动也不会影响驱动器的输出状态，从而可使其保持在稳定工作区。同时，自诊断系统还可以显示受光状态和稳定工作区，以随时监视光电开关的工作。
光电耦合器是以光为媒介传输电信号的一种电一光一电转换器件。它由发光源和受光器两部分组成。把发光源和受光器组装在同一密闭的壳体内，彼此间用透明绝缘体隔离。发光源的引脚为输入端，受光器的引脚为输出端，常见的发光源为发光二极管，受光器为光敏二极管、光敏三极管等等。光电耦合器的种类较多，常见有光电二极管型、光电三极管型、光敏电阻型、光控晶闸管型、光电达林顿型、集成电路型等。工作原理在光电耦合器输入端加电信号使发光源发光，光的强度取决于激励电流的大小，此光照射到封装在一起的受光器上后，因光电效应而产生了光电流，由受光器输出端引出，这样就实现了电一光一电的转换。
-
