详解电动机正反转的电气控制线路图

2016-12-09 11:21:16 |人围观 | 评论:

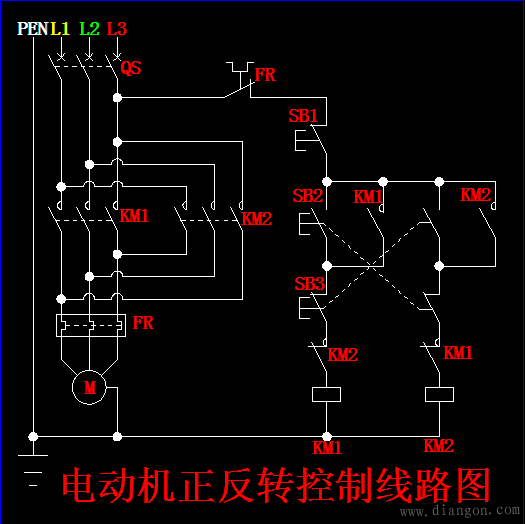

双重联锁的电动机正反转控制线路图:
QS总电源开关。
KM1正转交流接触器。
KM2反转交流接触器。
FR热继电器。(过载保护)
M电动机。
SB1停止按钮。
SB2正转按钮。
SB3反转按钮。
图里左半部分L1L2L3到电动机,这段线路称为主电路。KM1主触头(符号KM1旁边有虚线的)闭合时正转,KM2主触头(符号KM2旁边有虚线的)闭合反转。
图里右半部分称为控制电路。
按下SB2(其常开触头闭合接通KM1线圈回路,常闭触头断开切断KM2线圈回路),KM1线圈(符号KM1为长方形的)吸合,SB2右边的KM1常开辅助触头吸合自锁,KM2线圈(符号KM2为长方形的)上边的KM1常闭辅助触头互锁(切断KM2线圈回路),KM1主触头吸合,电动机正转。
按下SB1 电动机停止。
按下SB2反转. 原理同上。
