1

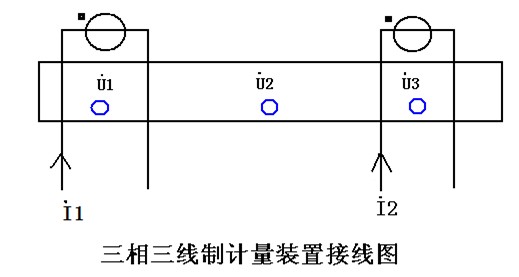

、接线图
2
、判断步骤和方法
（1）测量U12、U32、U13的电压值，正常情况下，为100V左右（如果出现一组线电压在173V左右，则说明一组电压极性反接）；测量I1、I2的电流值，根据负荷情况判定二次电流的大小。
（2）测量U12/I1，U32/I2,U12/U32的相位角。U12超前于U32的角度为300°则为正相序；U12超前于U32的角度为60°，则为逆相序。
（3）可用相序表测量电压相序，以验证最终分析判定的结果是否和测量结果一致。

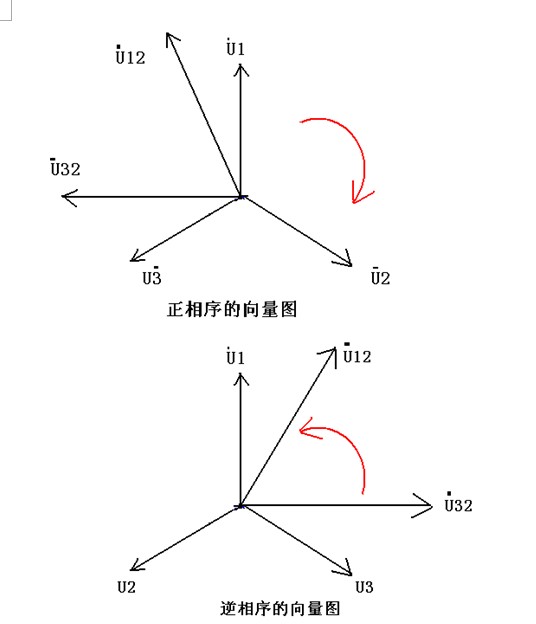

（4）绘制向量图，根据相位角判定错误接线类型
（5）计算更正系数和退补电量
（6）更正接线
例1：
某三相三线用户，现场测量U12=102.6V,U13=103.8V，
U23=103.2V
，电流1.3A，www.diangon.com负载为感性小于30°，U12U32夹角302°，U12I1夹角168°，U32I2夹角284°，分析错误接线方式，错误接线期间抄见电量为-10000kwh，计算更正系数和退补电量，并改正接线。
解：
1
、判断电压相序
由于U12U32夹角302°，因此接入电能表的电压为正相序。
2
、绘制向量图：
由于是正相序，因此按照U1-U2-U3顺序绘制，然后在向量图确定U12,U32的位置。根据U12/I1，U32/I2的夹角在向量图上绘制I1/I2，然后根据负载相位角，判定I1和I2接入的电流相别。
如下图：
因此接入电能表的第一元件电压为Uca，电流为Ia；第二元件电压为Uba，电流接入-Ic。

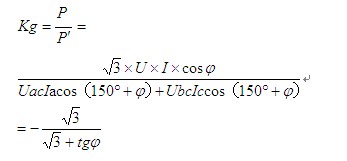

更正系数Kg计算：
退补电量△W=W（kg-1)=-50000(-2.24-1)=162000kwh
如果△W大于0，则客户应向供电部门补电量，
如果△W小于0，供电部门应向客户退电量。
本题由于162000kwh大于0，因此是少计量了，客户应向供电部门退电量。
注：抄见电量为负值，说明电能表反转，因为最终的功率表达式P'是负功率，因此电能表反转，只是针对机械电能表，多功能电能表将计入另外一个方向的电量。
例2：
某三相三线用户，现场测量U12=101.6V,U13=101.8V，
U23=101.2V
，I1=1.3A，I2=1.32A,负载为感性小于45°，U12U32夹角62°，U12I1夹角167°，U32I2夹角165°，分析错误接线方式，计算更正系数。
解：
1
、判断电压相序
由于U12超前U32夹角62°，因此接入电能表的电压为逆相序。
2
、绘制向量图：
由于是逆相序，因此按照U1-U3-U2顺序绘制，然后在向量图确定U12,U32的位置。根据U12/I1，U32/I2的夹角在向量图上绘制I1/I2，然后根据负载相位角，判定I1和I2接入的电流相别。
如下图：
根据相位角和同相电流电压想靠，分析得出结论：
电压接入A、C、B，电流接入-Ia，Ic。
因此接入电能表的第一元件电压为Uac，电流为-Ia；第二元件电压为Ubc，电流接入Ic。
