互感器综合特性测试仪测试电压示值误差、电流示值误差、变比参数检测试验

图1：电压示值误差试验原理接线图
　　在被试测试仪的输出(测量)电压满量程范围内，均匀地选取试验点(或最近示值点)，且不少于5点。当被试测试仪最高测量电压不大于650V时，标准可选用量程不低于700V的数字多用表直接测量；当被试测试仪最高测量电压大于650V时，标准应选用高压交流电压测量系统或标准电压互感器测量系统测量。
二、互感器综合特性测试仪电流示值误差试验
　　具有外施电流示值误差试验功能的测试仪采用图2a的方法进行误差试验；内施电流示值误差试验功能的测试仪采用图2b的方法进行误差试验。
　　在被试测试仪的输出(测量)电流满量程范围内，均匀地选取试验点(或最近示值点)，且不少于5点。

图2：电流示值误差试验原理接线图
　　当被试测试仪测量电流不大于3A时，标准可选用量程不低于3A的数字多用表直接测量；当被试测试仪测量电流大于3A时，标准应选用额定二次电流为1A的标准电流互感器测量系统测量。
三、互感器综合特性测试仪变比、极性试验
　　选用标准电流互感器作为标准，应至少选取200、500、1000、2000、5000在内的5个变比点和额定变比(电流互感器变比测量额定值大于500时)作为试验点。变比、极性试验原理接线图见下图3。

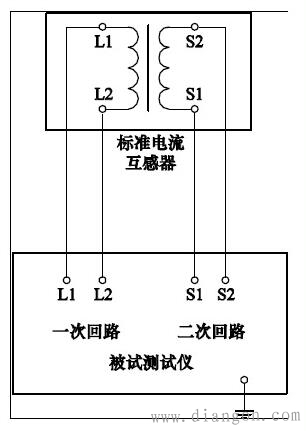

图3：变比、极性试验原理接线图
四、互感器综合特性测试仪二次回路阻抗测量误差试验
　　选用额定电流1A和5A的电流负荷箱作为标准，标准值由准确度不低于0.2级的互感器负荷箱校准装置、负荷测试仪和/或多功能数字表进行标定。二次回路阻抗测量误差试验原理接线图见下图4。

图4：二次回路阻抗测量误差试验原理接线图
五、互感器综合特性测试仪二次绕组电阻和二次回路电阻测量误差试验
　　选用额定电流1A的标准电阻箱作为标准，且至少应包括0.1、0.2、0.5、1、2、5、10、20、50、100在内的10个标准电阻值。二次绕组电阻和二次回路电阻测量武汉试验原理接线图见图5。

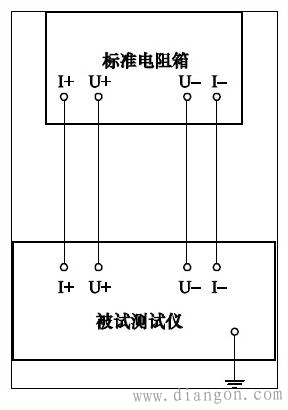

图5：二次绕组电阻和二次回路电阻测量误差试验原理接线图
六、采用多台性能稳定的电流互感器测量
1.常规谐波测试方法
　　采用多台性能稳定的电流互感器为比对用试品时，应符合以下要求：
　　1) 励磁特性曲线的20%~110%额定拐点电动势的范围内，在相同电压示值下，电流示值的年变化率应不大于0.04X，单位为A。其中X是励磁特性曲线上对应的电压值与额定拐点电动势的比值。
　　2) 励磁特定曲线大于110%额定拐点电动势的范围内，在相同电压示值下，电流示值的年变化应不大于7.5%。
　　3) 比对用试品采用冷轧硅钢片(或卷铁心)为铁心。
　　4) 比对用试品宜具有多种分接头。
　　5) 应具备绕组和二次端子能够承受20KV及以上电压的比对用试品。
2.采用工频(5Hz)交流法测量
　　采用工频(50Hz)交流法测量所得的励磁特性曲线作为参考励磁曲线。根据被试测试仪测量励磁特性的电压测量范围，励磁特性测量误差试验时选取3台以上标准品，不少于6中分接头组合，且各种分接头的额定拐点电动势应近似地均匀分布在30V值测试仪的100%的最大电压测量范围之间。
七、被试测试仪测量
　　按照测试仪说明连线和操作，对选定的比对用试品的各个试验点进行励磁特性测量，在测得的励磁特性曲线上读取10个以上测量点对应的电流、电压测量值，其中额定拐点电动势附近应至少读取4个测量值，其余测量值应均匀地在曲线上读取，其测量励磁特性的测量误差比对试验结果应满足技术参数要求。
八、互感器综合特性测试仪绝缘性能试验
1.绝缘电阻试验
　　进行电源端子对机壳的绝缘电阻试验时，测试仪应处于非工作状态，开关应置于接通位置，并使用500V的绝缘电阻表进行试验。高压输出端子对机壳的绝缘电阻使用2500V的绝缘电阻表进行试验。
2.介电强度试验
　　电源电路与外壳之间的绝缘应能耐受频率50Hz、2KV交流电压，历时1min。试验期间不应发生闪络或击穿;高压输出端子与外壳之间的绝缘应能耐受频率为50Hz、1.5倍额定输出电压，历时1min。试验期间不应发生闪络或击穿。
九、互感器综合特性测试仪电源频率和电压试验
　　对于采用电网电源供电的仪器一般要求在电源频率：50(1±5%)Hz、电源电压：220V(1±10%)V范围内正常工作。
　　被测仪器的电源频率和电压试验在工作温度下进行，将可调电源输出置于50Hz、220V，测试仪器的性能特性。
　　将可调电源输出频率保持在50Hz，将电压分别置于198V和242V，并在这两个数值上各自至少保持15min后，分别测试仪器的性能特性。
　　将可调电源输出电压保持在220V，将频率分别置于47.4Hz和53.5Hz，并在这两个数值上各自至少保持15min后，分别测试仪器的性能特性。
