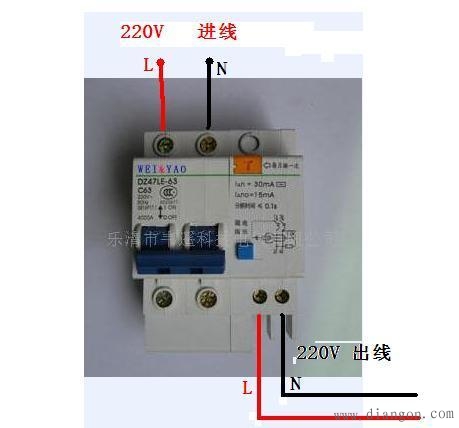

漏电断路器的工作原理及接线图

2016-10-28 17:35:23 |人围观 | 评论:

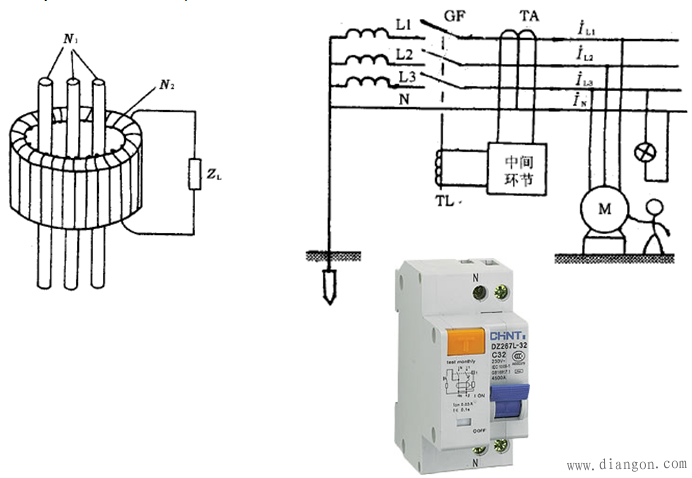

当正常工作时，不论三相负载是否平衡，通过零序电流互感器主电路的三相电流相量之和等于零，故其二次绕组中无感应电动势产生，漏电保护器工作于闭合状态。如果发生漏电或触电事故，三相电流之和便不再等于零，而等于某一电流值 Is 。 Is 会通过人体、大地、变压器中性点形成回路，这样零序电流互感器二次侧产生与 Is 对应的感应电动势，加到脱扣器上，当 Is 达到一定值时，脱扣器动作，推动主开关的锁扣，分断主电路。
