漏电保护装置在不同接地系统中的应用

　　由于每种接地系统的特点不同，故漏电保护装置在不同接地系统中有着不同的应用。在TN-C系统中不能使用漏电保护装置。

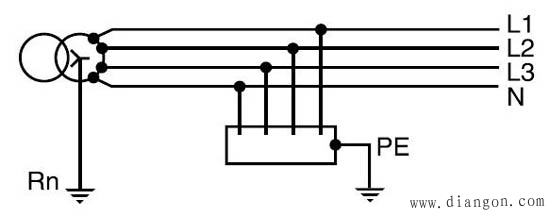

1 TT系统

　　在TT系统中，接地故障电流较小，不足以启动断路器脱扣，而保护又必须瞬时动作以保护人身安全，故必须使用漏电保护装置。

　　防工人员直接校触的剩余电流动作值必须为：

　　（1）最大值30mA

　　（2）对于间接接触保护，按IEC60364标准计算。

　　对于较小的漏电电流，当用于间接接触保护时，必须将漏电保护装置置于：

　　（3）装置的输入端

　　（4）在一组设备中，如果没有使用良好的等电位联结，必须确保使用漏电保护装置。

　　1TN―S系统

　　接地漏电保护器的灵敏度取决于使用环境。施耐德电气推荐下列使用值：

　　（1）按缺省值的规定

　　（2）计算得出：在TN―S系统中的零序电流保护装置允许对故障进行早期检测，而不需要等待短路的发生和设备损坏的危险(设备损坏、电缆损坏、火灾等)。　　在故障发生时，TN―S系统允许非常大的电流在PE、装置机架和结构件中流过，这也是电磁兼容的一个好处。

　　如果这种大电流不能使过电流保护装置动作，这些电流将一直存在，同时会造成设备外壳之间的电位差，造成人身饬害，故必须加装漏电保护装置作为后备保护。

2 IT系统

　　在IT系统中，零线是不接地的。

　　该系统不将零线接地，但设备外壳接地，以确保机架彼此之间对地等电位。

　　（1）第一次故障：通过指示装置动作以警告用户检查并排除故障。由于接地故障电流很小(几毫安)，第一次故障对人身不构成危险。

　　（2）第二次故障：该故障电流较大足危险的：

　　如果设备外壳接在相同的接地装置：故障会导致断路器动作。

　　如果设备外壳连接到不相同的接地装置，此时的故障电流不足以启动断路瞬时脱扣，所以必须使用一个剩余电流保护装置(RCD)作后备保护。

　　选择正确的漏电保护装置

　　接地漏电保护装置对人员和设备提供保护，防止直接和间接触触电，绝缘故障和火灾的危险，主要装置包括漏电开关或漏电断路器

1 漏电开关

　　漏电开关用于建筑业、第三产业和工业，它的主要作用：　　（1）对出线回路提供按地漏电保护

　　（2）满足承受出现短路故障时最大短路电流的能力

　　漏电开关可适用所有带零线接地的系统中。

2 一体化的“相线+中性线”漏电保护断路器

　　“相线+中性线”漏电保护断路器提供完整的终端电路保护，其主要特征是具有便利性。

　　（1）对终端设备提供全面的保护(短路、过载、漏电保护)

　　（2）主要用于单相电路

3 应用

　表1
