漏电开关的接法图解

2016-12-09 11:45:56 |人围观 | 评论:

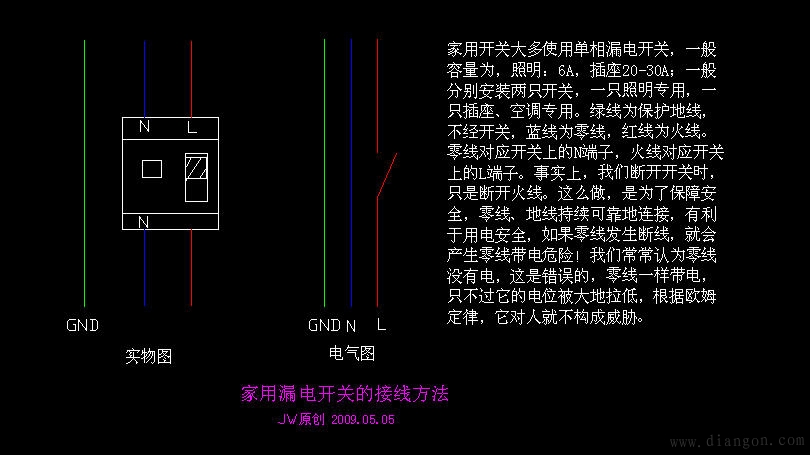

漏电开关的接法，如下图（简单，不说）

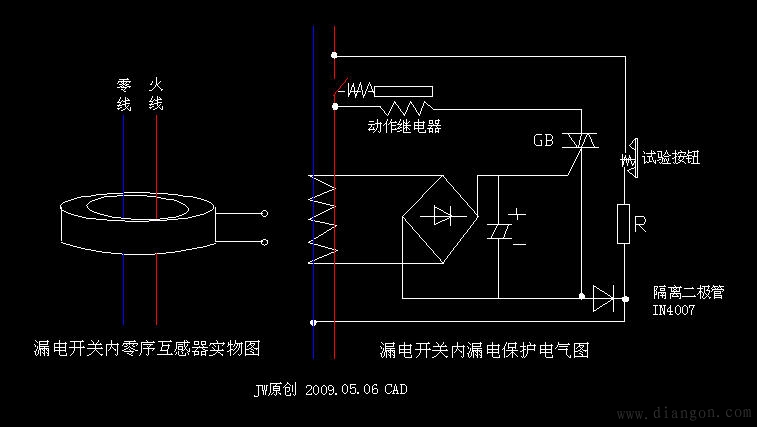

漏电开关的工作原理:下面所说的是“不全断开型漏”电开关，这种不全断开的漏电开关，在接线端子上会注明拿一根应接零线，大多指标零线“N”，那么这个端子必须姐零线，这种开关在跳闸时，零线是不断开的，只有火线是断开的。那么，“全断开型”就是火线和零线都断开了，接线时可以不区分“火”、“零”！
