低压配电线路接线方式及特点

2017-03-03 15:16:38 |人围观 | 评论:

低压配电线路有放射式、树干式和环形这几种基本的接线方式。
放射式接线如图1所示，其特点是引出线发生故障时互不影响供电可靠性高。但在一般情况下，金属消耗量大，使用开关设备较多，该接线适用于设备容量大或负荷性质重要、潮湿及腐蚀性环境的车间。

图1

树干式接线在一般情况下采用的开关设备较少，金属消耗量少，但当干线发生故障时其影响范围大供电可靠性差。适用于机械加工车间、机修或工具车间.接线如图2所示：


图2

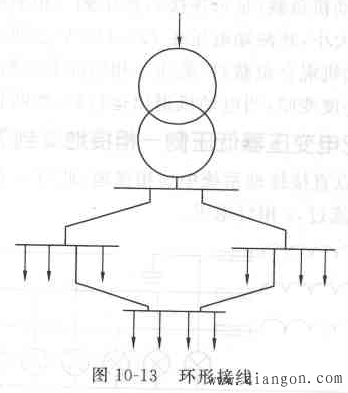

环形接线的观点可靠性较高，任何一条线路发生故障或检修时都不至于供电中断。另外.该接线的电能损耗和电压损耗较少。但该接线的保护装置整定装配比较困难，若配合不好易产生误动作影响正常的供电。接线如图3所示：

图3
