电梯结构与原理图解

2016-12-22 18:35:05 | 人围观 | 评论:

如图所示:轿厢和对重在电动机通过钢丝绳的带动下,下上下运动。轿厢(乘人的)向上,对重向下!反之亦然!

轿厢上有门(有动力可自动开关,有电动机带动),到某一楼层之后会带动外面的门(无动力,只可以通过弹簧的弹力或者重锤的重力自动关)开关!

电梯有超速,越程等等等保护!

平层是通过开关来实现的!

  1.电梯的工作原理
  电梯根据驱动技术分为曳引驱动、强制驱动及液压驱动等多种驱动类型,基于安全性与节能效率,目前应用最为普遍的是曳引驱动电梯。
  电梯的工作原理跟我们通过辘轳的转动从水井里打水类似,水井相当于电梯井道,辘轳相当于电梯驱动主机,井绳相当于悬挂钢丝绳,水桶相当于电梯的轿厢,水桶里的水就相当于我们乘客。辘轳是通过井绳在轴上卷绕向上提水的,如出于省力的考虑,在悬吊水桶的另一侧井绳上悬吊一个平衡水桶和水重量的石块,在向上提水的过程中,水桶上升,石块相应下降,井绳不再在轴上卷绕,由井绳与轴之间的摩擦力平衡井绳所受两侧的重量差,这就是摩擦曳引驱动式电梯的运行原理。目前在用的电梯基本上都是曳引式电梯,悬挂钢丝绳一侧悬吊轿厢,另一侧悬吊平衡用的对重装置,基于安全和经济节能的考虑,平衡重量通常为轿厢重量加上满载荷重量的40%至50%。

电梯构造之机房

  1.曳引机:它是由电动机、制动联轴器、制动器、减速器、曳引轮、底座、光电码盘等零件组成的,主要功能是拖动电梯的升降。

  2.曳引钢丝绳及端接装置:主要用来承受电梯的悬挂重量及反复拉伸。

  3.导向轮和反绳轮:主要是用来将轿厢曳引到相应的曳引机或承重梁上。

  4.控制柜:用于控制接触器、继电器、电容等供电设备的数据控制。

  5.限速器:用于控制电梯速度的保护装置。

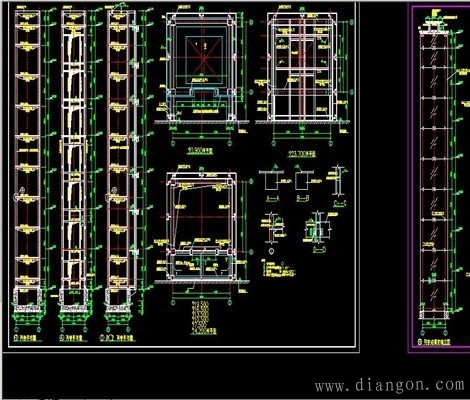

电梯构造及工作原理详解

电梯构造之井道

  1.导轨:对电梯轿厢进行定向地导向。

  2.导靴:配合导轨使用,让轿厢能够沿着导轨方向进行定向移动。

  3.缓冲器:当电梯突然失重时,能保护轿厢的掉落速度得到一定的缓冲。

  4.随行电缆:连接所有开关信号、机房控制柜、轿内按钮的连接装置。

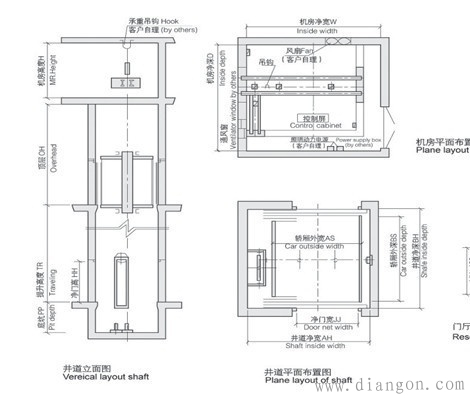

电梯构造及工作原理详解

电梯构造之轿厢

  1.轿厢架:主要用来承重厢体。

  2.轿厢操作箱:含有操作盘、楼层显示器等设置,主要供乘客使用。

  3.安全铣:配合限速器一起限制电梯急速下降的速度。

  4.超载与称载装置:限制电梯内的超载。

电梯构造及工作原理详解

电梯构造之层站

  1.层门:供乘客们方便地进出电梯。

  2.梯层显示器:显示楼层数。

  3.层站呼梯按钮:供乘客指示上下梯。

电梯构造及工作原理详解

电梯的工作原理介绍

  通过上面对电梯的每个构造介绍,大家可以知道,电梯是通过箱内的钢丝绳带动上下运动的。当乘客在电梯内设置好停靠层数时,轿厢里的电动机会带动外面的门,让外面门内的弹簧装置将门自动弹开,而这也就是人们常看到的电梯停靠现象。

电梯构造及工作原理详解
  2.电梯的组成
  电梯是一种集机械、电气、电子控制技术为一体的设备。其机械部分相当于人的躯体,电气部分相当于人的神经,微机电子控制部分相当于人的大脑,各部分协同工作和分工,保证电梯安全可靠地运行。
  电梯主要由曳引机、制动器、控制柜、限速器、安全钳、缓冲器、轿厢、轿门、层门、导轨等部件组成。曳引机输出动力,通过钢丝绳驱动轿厢上下运行,类似于汽车的发动机;制动器属于曳引机的一部分,主要用于制停轿厢及保持轿厢处于静止状态,类似于汽车的刹车;控制柜是电梯的大脑,接收处理各种指令和信号,控制操纵电梯的运行,类似于汽车的行车电脑;限速器、安全钳、缓冲器为电梯的三大安全部件,限速器是检查电梯是否出现超速运行的部件,一旦电梯出现意外且运行速度超过额定速度的1.15倍时,它将发出电气、机械两项指令,电气指令发向曳引机制动器,使其制停曳引机,机械指令发向安全钳,使其进入制动工作状态,钳住导轨让轿厢停止运行,安全钳就是执行意外超速情况下的制动部件,缓冲器的功效顾名思义,主要是限制并避免轿厢超过上下部允许行程,而且在其它安全部件失效时,吸收意外超速且超出行程轿厢的冲击动能,尽量降低此时对轿厢内乘客或货物的伤害;轿厢是运载乘客或货物的箱形部件,类似于地铁车厢;轿门和层门是乘客或货物进出轿厢和层站的出入口,为防止垂直电梯轿厢在运行过程中,由于门未关闭而产生对乘客的挤压和剪切伤害,轿门和层门都配置有检测门闭合和锁紧的电气装置,此保护功能类似于地铁的屏蔽门,在屏蔽门未能关闭时,地铁不会运行。导轨限制轿厢和对重装置的活动自由度,使轿厢和对重只能沿着导轨上、下运动,防止轿厢在运行中偏斜或摆动。
  3.电梯运行工作过程
  当我们乘坐电梯时,在我们按下呼梯按钮后,一会儿电梯就会来到我们所在楼层,然后载着我们去往想去的楼层,期间除了按下呼梯方向按钮和目的楼层按钮外,我们不需要进行其它任何操作,有些智能化程度更高的电梯,还可以语音选层或刷房卡自动选层,相对来说,电梯也算一种自动化、智能化程度较高的产品。
  电梯是按一定程序运行的,对应我们的每一次乘梯,电梯都要执行响应呼梯、启动、运行、减速、平层、开门、选层、定向、关门、启动、运行、减速、平层、开门的一整套过程,这每一个工作环节相互衔接,都对应一个独立的控制电路或程序,在设定的安全条件和环境下工作,任何一个环节出现故障,电梯都会自动进入安全保护状态,退出服务,所以我们在乘梯时如发现电梯不响应操作了,这其实是电梯的自我保护,是安全的,只有缺少保护带故障运行才是危险状态。
