机械系统的制动控制

2016-10-23 11:25:20 |人围观 | 评论:

1. 制动力矩

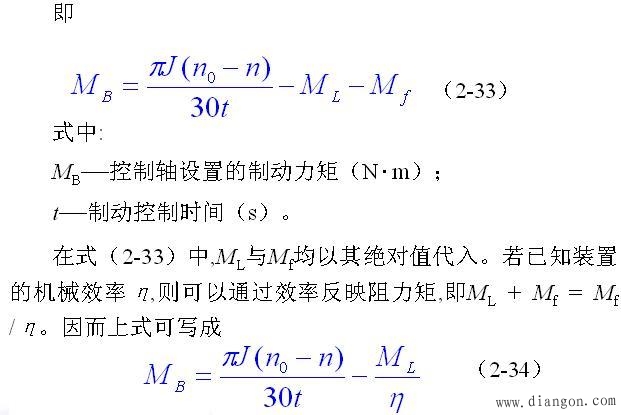

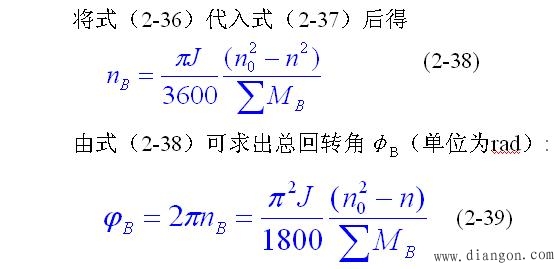

当已知控制轴的速度（转速）、制动时间、负载力矩 ML、装置的阻力矩 M f以及等效转动惯量 J时,就可计算制动时所需的力矩。因负载力矩也起制动作用,所以也看作制动力矩。由式（2-31）得

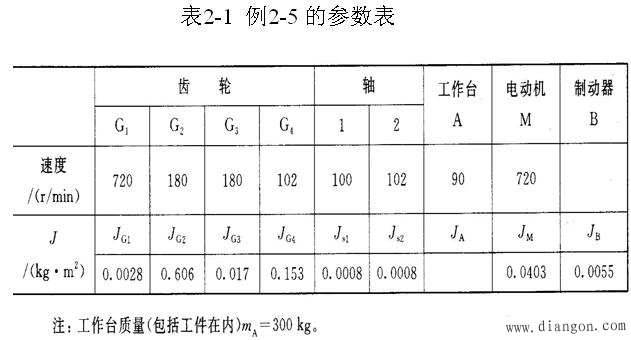

例2-5 图2-18所示为一进给工作台。电动机M、制动器 B、工作台 A、齿轮 G1~ G4以及轴1、轴2的数据如表2-1所示。试求：
(1） 此装置换算至电动机轴的等效转动惯量。
(2）设控制轴上制动器 B（ MB=50N・m）动作后,希望工作台停止在所要求的位置上。试求制动器开始动作的位置(摩擦阻力矩可忽略不计）。

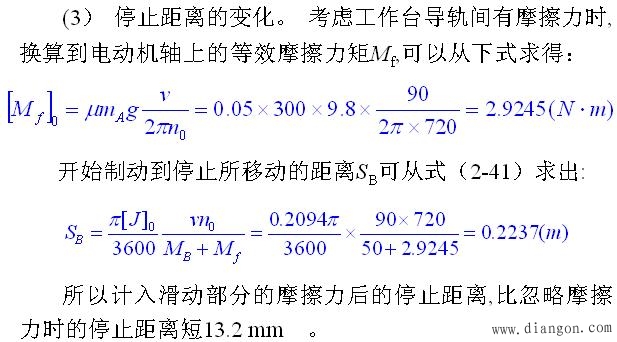

(3） 设工作台导轨面摩擦系数 μ=0.05,若将此导轨面的滑动摩擦考虑在内,则工作台的制动距离变化多少

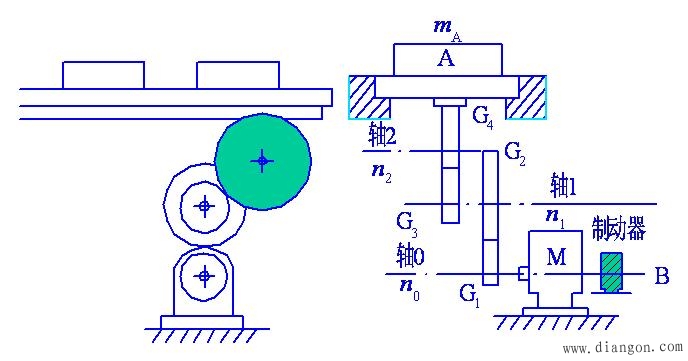

图 2-18 进给工作台
