创建倒角分为边倒角和拐角倒角。
1．边倒角：单击“
”，选择需要倒角的边，输入倒角数值确定。如图1。

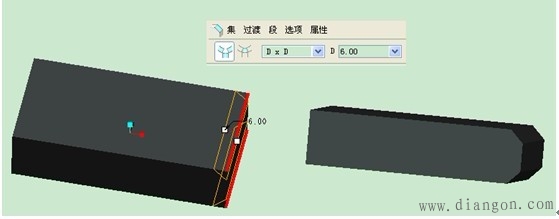

图1 边倒角特征说明：边倒角的方式
（1）D×D 边两侧的倒角距离相等，建立时指定距离D与倒角边；
（2）D1×D2 边两侧的倒角距离可以不相等，建立时指定距离D1、D2与参考面，及倒角边；
（3）角度×D 定义距离D及参考面的夹角，建立时指定距离D、角度，与参考面和倒角边；
（4）450×D 边两侧的倒角距离相等，倒角的斜面与两个相邻的面，夹角均为45度，建立时
（5）指定距离D，夹角和倒角边。注意，此项只能倒互相垂直的边。
2.拐角倒角：单击“插入”“倒角”“拐角倒角”，如图2。

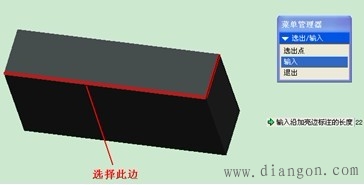

图2 拐角倒角选项在靠近顶角的边上单击鼠标左键，在弹出的“选出/输入”菜单管理器中选择“输入”，在信息提示栏中输入数值22，如图3。

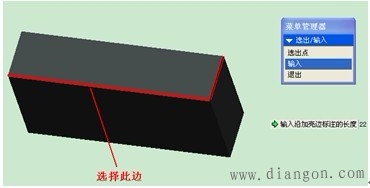

图3 选择第一倒角边重复上一步，如图4。
重复上一步，如图5。
图5 选择第三倒角边单击“确定”，如图6。
图6 拐角倒角实体造型
-
