草绘工具简介

2016-10-24 13:23:23 |人围观 | 评论:

草绘工具主要有：草绘器、草绘器工具栏、目的管理器。
1. 草绘器
Pro/ENGINEER草绘器主要用于简化草绘图面，提升草图绘制效率。涵盖以下四种显示开关：
―― 切换尺寸显示的开关 ――切换约束显示的开关
――切换栅格显示的开关 ――切换剖面顶点显示的开关
2. 草绘器工具栏

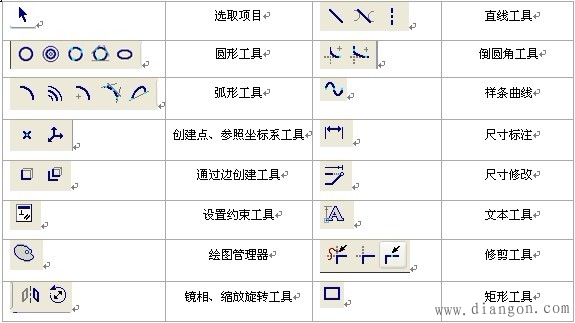

Pro/ENGINEER草绘器工具栏功用如表1。表1 草绘器工具栏
3．目的管理器
单击“草绘”菜单栏，单击“目的管理器”，会弹出如图1的菜单管理器，请用户注意此时的草绘器工具栏将会自动关闭，单击所需要的子选项即可操作。




标签：

相关内容推荐：

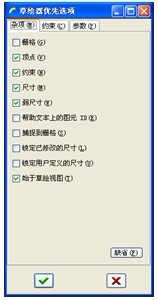

图1 草绘器 图2 草绘优先选项“杂项”
