SDH复用结构

2016-10-23 10:18:45 | 人围观 | 评论:

   同步复用、映射和定位是SDH中的三大关键技术,正是这些技术的使用,使得数字复接技术在软件的支持下,得以灵活的实现.这部分内容曾在数字通信原理课程中,进行了详细的介绍,在此仅就SDH的复用单元和复用结构进行说明.
    1.SDH复用结构
    根据前面的讨论可知,SDH的帧周期是以125 μs为基础的,在此周期中,既可以装入相互同步的STM信号,也可以装入PDH体系支持的各低速支路信号,同时为达到上述目的,ITU-T在G.707建议中给出了SDH的复用结构与过程.由于ITU-T要照顾全球范围内的各种情况,因而ITU-T所规定的复用结构是最全面的,也是最复杂的,由于我国仅选用PCM 30/32系列PDH信号,因而根据具体实际情况,对ITU-T的复用结构进行简化,使之成为适用于我国的SDH复用结构,如图6-4所示.
    我国目前采用的复用结构是以2 Mbit/s系列PDH信号为基础,通常应采用2 Mbit/s和140 Mbit/s支路接口,当然如有需要时,也可采用34 Mbit/s支路接口,但由于一个STM-1只能容纳3个34 Mbit/s的支路信号,因而相对而言不经济,故应尽可能不使用该接口.
    2.复用单元
    SDH的复用结构是由一系列的基本复用单元组成,而复用单元实际上是一种信息结构,不同的复用单元,其信息结构不同,因而在复用过程中所起的功能各不相同.常用的复用单元有容器(c)、虚容器(Vc)、管理单元(AU)、支路单元(TU)等.下面逐一地进行介绍.
    1.容器C
    所谓容器实际上是一种用来装载各种速率业务信号的信息结构,主要完成PDH信号与VC之间的适配功能(如码速调整等).针对不同的PDH信号,ITU-T规定了5种标准容器,我国的SDH复用结构中,仅用了装载2.048 Mbit/s, 34. 368 Mbit/s和139. 264 Mbit/s信号的3种容器,即C-12, C-3和C-4.其中C-4为高阶C,而C-12和C-3则属于低阶C.

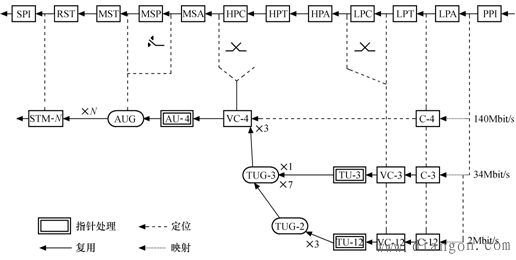

 图1 我国目前采用的SDH复用映射结构示意图

     2.虚容器VC
    VC是用来支持SDH通道层连接的信息结构,它是由标准容器c的信号再加上用以对信号进行维护与管理的通道开销(POH)构成的.虚容器又分为高阶VC和低阶VC,很明显能够容纳高阶容器的VC为高阶虚容器,容纳低阶容器的VC为低阶虚容器.
    无论是高阶虚容器,还是低阶虚容器,它们在SDH网络中始终保持独立的、相互同步的传输状态,即其帧速率与网络保持同步,并且同一网络中的不同VC的帧速率都是相互同步的,因而在VC级别上可以实现交叉连接操作,从而在不同VC中装载不同速率的PDH信号.另外,VC信号仅在PDH/SDH网络边界处才进行分接,从而在SDH网络中始终保持完整不变,独立地在通道的任意一点进行分出、插入或交叉连接.
    3.支路单元TU
    支路单元TU是为低阶通道层与高阶通道层提供适配功能的一种信息结构,它是由一个低阶VC和指示其在高阶VC中初始字节位置的支路单元指针(TU-PTR)组成.可见低阶VC可在高阶VC中浮动,并且由一个或多个在高阶VC净负荷中占有固定位置的TU组成一个支路单元组(TUG).
    4.管理单元AU
    管理单元AU是在高阶通道层与复用段层之间提供适配的一种信息结构.它是由高阶VC和指示高阶VC在STM-N中的起始字节位置的管理单元指针(AU-PTR)构成,同样高阶VC在STM-N中的位置也是浮动的,但AU指针在STM-N帧结构中的位置是固定的,一个或多个在STM帧中占有固定位置的AU组成一个管理单元组(AUG).
    5.同步转移模块STM
    茌N个AUG的基础上,加上起到运行、维护和管理作用的段开销,便形成了STM-N信号,由前面的分析可知,不同的STM-N,其信息等级不同,一般N=1,4,16,64,….与此对应,可以存在STM-1,STM-4,STM-16和STM-64……若干等级的同步转移模块.
    3.关于通道、复用段、再生段的说明
    SDH传输系统中,通道、复用段、再生段间的关系可参看图2.



图2 SDH传输系统中通道、复用段、再生段间的关系

     在图2中,PT指通道终端,是虚容器的组合分解点,完成对净负荷的复用和解复用,并完成对通道开销的处理.
    MST指复用段终端,完成复用段的功能,其中如产生和终结复用段开销(MSOH).相应的设备有:光缆线路终端、高阶复用器、宽带交叉连接器等.
    RST指再生段终端,它的功能块在构成SDH帧结构过程中产生再生段开销RSOH,在相反方向则终结再生段开销RSOH.
    由图2还可看出,通道、复用段、再生段的定义和分界.
    为了便于理解,将上述关于通道、复用段、再生段的划分与相应的设备连系起来,其示意如图3所示.

     4.复用过程
    现以2. 048 Mbit/s信号复用进STM-I为例,说明其复用过程。
    我国的SDH网络的复用结构也可用图6-7表示.
    在图6-7可以看到,2.048 Mbit7s的信号首先是映射到C-12中,当加上VC-12POH之后,便得到VC-12;然后在VC-12的基础上加入供指示其在更高阶VC中起始字节位置的TU-12指针( TU-PTR),便得到TU-12;再将三个TU-12按字节间插同步复接成一个TUG-12;七个TUG-2又按字节同步复接,并在前面加上两列固定填充字节,即获得一个TUG-3;而后三个TUG-3仍按字节间插同步复接,同时在前面再加上两列填空装入VC-4(其中第一列为通道开销POH);再加入AU-4的管理单元指针(AU-PTR),则构成一个AU-4(即AUG);最后以固定相位的形式置人含有STM-l的SOH段开销,从而完成了由2. 048 Mbit/s信号到STM-I的映射.具体过程可参见图6-8. 图6-8 2048 kb/s信号浮动映射入STM -1的过程
