一、概 述
在移动网中,为了建立一个呼叫连接需要解决三个问题:
①用户所在的位置;
②用户识别;
③用户所需提供的业务
二、位置更新
位置更新目的是使移动台总与网络保持联系,以便移动台在网络覆盖范围内的任何地方都能接入到网络内。
GSM系统的位置更新包括三个方面的内容:第一,移动台的位置登记;第二,当移动台从一个位置区域进入一个新的位置区域时,移动系统所进行的是通常意义下的位置更新;第三,在一定的特定时间内,网络与移动台没有发生联系时,移动台自动地、周期性地(以网络在广播信道发给移动台的特定时间为周期)与网络取得联系,核对数据。
1、位置更新请求过程
通常移动用户处于开机空闲状态时,被锁定在所在小区的广播信道(BCCH)载频上。
2、移动用户位置更新涉及了两个VLR的位置更新过程
(1)网络端接收到请求信息后便将移动台注册到一个新的VLR区域
(2)用户的归属寄存器HLR与新的VLR交换数据得到移动用户的新位置信息
(3)HLR通知移动台所属的旧的VLR删除用户有关信息
图1 位置更新过程 3、移动用户的周期位置更新
解决问题:网络在特定时间未能收到来自移动台的任何信息。
方法:系统采取强制登记措施,要求移动台每隔一定时间便向网络发送一次位置更新请求消息。如果在特定时间内网络接收不到某用户的周期位置更新消息,则对该其做去“附着”处理
三、呼叫建立过程
1、移动台的被呼过程

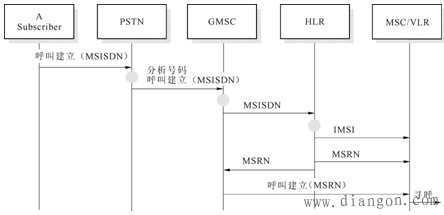

以固定网PSTN呼叫移动用户为例,移动台的被呼过程如下:
①固定网的用户拨打移动用户的电话号码MSISDN
②PSTN交换机分析MSISDN号码
③GMSC分析MSISDN号码
④HLR分析由GMSC发来的信息
⑤HLR查询当前为被呼移动用户服务的MSC/VLR
⑥由正在服务于被呼用户的MSC/VLR得到呼叫的路由信息
⑦MSC/VLR将呼叫的路由信息传送给HLR
⑧GMSC接收包含MSRN的路由信息
2、呼叫时移动用户所用的号码:国际移动用户识别码(IMSI),移动用户 ISDN 号码 (MSISDN),移动用户漫游号码 (MSRN),临时移动用户识别码(TMSI)。
(1)MSISDN――移动用户的国际ISDN号码
号码结构为 :
图2 MSISDN的号码结构 CC为国家代码,我国为86
NDC数字蜂窝移动业务接入号
13S(S=9、8、7、6、5移动通信公司)
SN(移动用户号):ABCD。由各HLR自行分配
(2)IMSI――国际移动用户识别码:它是移动用户的唯一识别号码,为15位数字的号码,其结构如图3 。
图3 IMSI的号码结构 ① MCC(移动国家号码):由3位数字组成,唯一地识别移动用户所属的国家。
② MNC(移动网号):识别移动用户所归属的移动网。
③ MSIN(移动用户识别码)由10位数字组成
(3)MSRN――漫游号码
正在服务于被呼用户的MSC/VLR产生一个移动台漫游号码MSRN。
结构1: 13S 00 M1M2M3 ABC。(M1M2M3为MSC/VLR号码,
S为9、7、6、5或1和0)
结构2: 1354 S M0M1M2 ABC。(S M0M1M2为MSC/VLR号码)
3、寻呼过程
(1)划分位置区LA (Location Area)
将MSC/VLR的业务区域划分成若干较小的区域,并由MSC/VLR管理,以减小搜索被叫用户的工作量,当网络知道了被叫用户所在的位置区后,便在此位置区内启动一个寻呼过程。
(2)将寻呼消息经基站通过寻呼信道PCH发送出去
(3)位置区内某小区PCH上空闲的移动用户接到寻呼信息,识别出IMSI码,便发出寻呼响应消息给网络。
(4)网络接到寻呼响应后,为用户分配一业务信道,建立始呼和被呼的连接,完成一次呼叫。
(5)当网络确定了被叫用户所在的位置区域后,便在此位置区内启动一个寻呼过程。图4示出了一个网络进行寻呼过程的简单步骤。
图4 呼叫建立的简单步骤 移动台的始呼过程
① 移动用户通过随机接入信道(RACH)向系统发送接入请求消息。
② MSC/VLR分配给用户一专用信道,查看主呼用户的类别并标记此主叫用户示忙。
③ 若系统允许该主呼用户接入网络,则MSC/VLR发证实接入请求消息
④ 主叫用户发起呼叫。
⑤ 如果被呼叫用户是固定用户,则系统直接将被呼用户号码经固定网(PSTN)路由至目的地。
⑥ 如果被呼号是同网中的其他移动台,则MSC以类似从固定网发起呼叫处理方式,进行HLR的请求过程,转接被呼用户的移动交换机。
⑦ 一旦接通被呼用户的链路准备好,网络便向主呼用户发出呼叫建立证实,并给它分配专用业务信道TCH。
⑧ 主呼用户等候被呼用户响应证实信号,这时完成移动用户主呼的过程 。

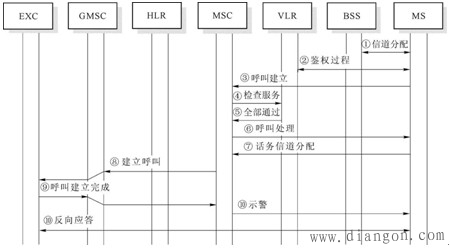

始呼建立过程图5示出。
图5 移动台发起呼叫过程
四、越区切换与漫游
1、越区切换的定义
切换(Handover):将正处于通话状态的MS转移到新的业务信道上(新的小区)的过程。
目的: 保证通信的连续性
通常有以下两个原因引起切换:
(1)信号强度或质量下降到门限以下,此时移动台被切换到信号强度较强的相邻小区,这是由移动台发起的。
(2)由于某小区业务信道容量全被占用或几乎全被占用,这时移动台被切换到业务信道容量较空闲的相邻小区,这是由由上级实体发起。
2、越区切换的策略
移动台与基站均参与测量接受信号的强度(RSSI)和质量(BER),移动台对不同基站RSSI进行测量,将测量结果报告给基站(两次/秒),基站对移动台所占用的业务信道TCH进行测量,并报告给基站控制器BSC,最后由基站控制器决定是否需要切换。有三个反映信道链路的指标,见下表:
< 上一篇
GSM的信令协议
下一篇 >
通用分组无线业务GPRS
标签:
相关内容推荐:
2016-10-24
接续和移动性管理
推荐阅读
什么都不会可以学习电工吗?电工难学吗?电工应该怎么样入门?电工应该怎么样学精通?
安防门禁系统常见故障及维修方法
智能门锁用什么电池好?智能门锁电池用碳性好还是碱性好?常见5号AA电池选购指南
装修时零线火线接反了怎么办?老电工教您一招三分钟搞定
小型断路器上标数字都表示什么?小型断路器参数解析
电工经验分享:几个小窍门让你工作起来得心应手
万用表判断单相电机好坏方法图解
家装配电箱接线是否每个回路的零线都要接在零线排上?
电工入门到底该怎么样学习?电工入门应该五步走
电热水壶内部电路原理图及故障维修方法
最热文章
安装监控需要多少钱?人工费怎么算?安装监控收费标准
2020年电工职业资格证取消了?电工职业资格证退出国家目录
电热水壶内部电路原理图及故障维修方法
plc编程工资多少一个月
雅迪电动车控制器接线图解读
新版电工证是不是只有电子版?电工证二维码能造假吗?新二维码电工证照图片
汽车电动车窗的组成和电路图工作原理图解
7812引脚图及参数,7812稳压电路图
维纶触摸屏控制变频器Modbus通信详解
智能门锁用什么电池好?智能门锁电池用碳性好还是碱性好?常见5号AA电池选购指南
全站搜索
反映信道链路的指标
意义
WEI (word error indicator)
表明在MS侧当前的突发脉冲是否得到正确解调
RSSI (received signal strength indicator)
反映信道间干扰和噪声
QI (quality indicator)
在一个有效窗口内用载干比(S/I)加上信噪比来估计无线信号质量
