在大多数电子电气故障排除和维修工作中，都会遇到一个常见的电容问题，如果想知道如何测试和检查电容？电容是好是坏？短路还是开路？在这里，可以用模拟（AVO，安培、电压、欧姆）和数字万用表检查电容是否处于良好状态，或者更换一个全新的电容。 下面介绍8种检查和测试电容是否良好、有缺陷、开路、没电或者短路的方法。
方法1：使用数字万用表测试电容-电阻模式
要在电阻“Ω”或者欧姆模式下通过DMM（数字万用表）测试电容，按以下步骤：
1、确保电容完全放电。
2、将仪表设置在欧姆量程（至少设置为 1000 欧姆 = 1kΩ）。
3、将万用表探头连接到电容端子（负到负和正到正）。
4、数字万用表将显示数值。
5、然后会立即返回到 OL（开放线）或无穷大“∞”。
结论： 如果步骤 2 的每次尝试都会显示与步骤 4 和 5 中所示相同的结果，这就意味着电容是好的，如果不是，那么电容就是坏的。 使用数字万用表测试电容-电阻模式
方法2：使用模拟万用表检查电容 -欧姆模式
要在电阻“Ω”或欧姆模式下通过 AVO（安培、伏特、欧姆表）检查电容，请按照以下步骤操作。
1、确保可疑电容已完全放电。
2、拿一个 AVO 计。
3、旋转模拟仪表上的旋钮以选择电阻“OHM”模式（始终选择较高的欧姆范围）。
4、将万用表导线连接到电容端子。（COM 连接到“-Ve”，正连接到“+Ve”）端子）。
5、注意读数并与以下结果进行比较。
结论： 短路电容：短路电容器将显示出非常低的电阻。 开路电容：开路电容器不会在欧姆表刻度上显示任何移动（偏转）。 好的电容：最初会呈现低电阻，然后逐渐增加到无穷大。这意味着电容器处于良好状态。
方法2：使用模拟万用表检查电容 -欧姆模式

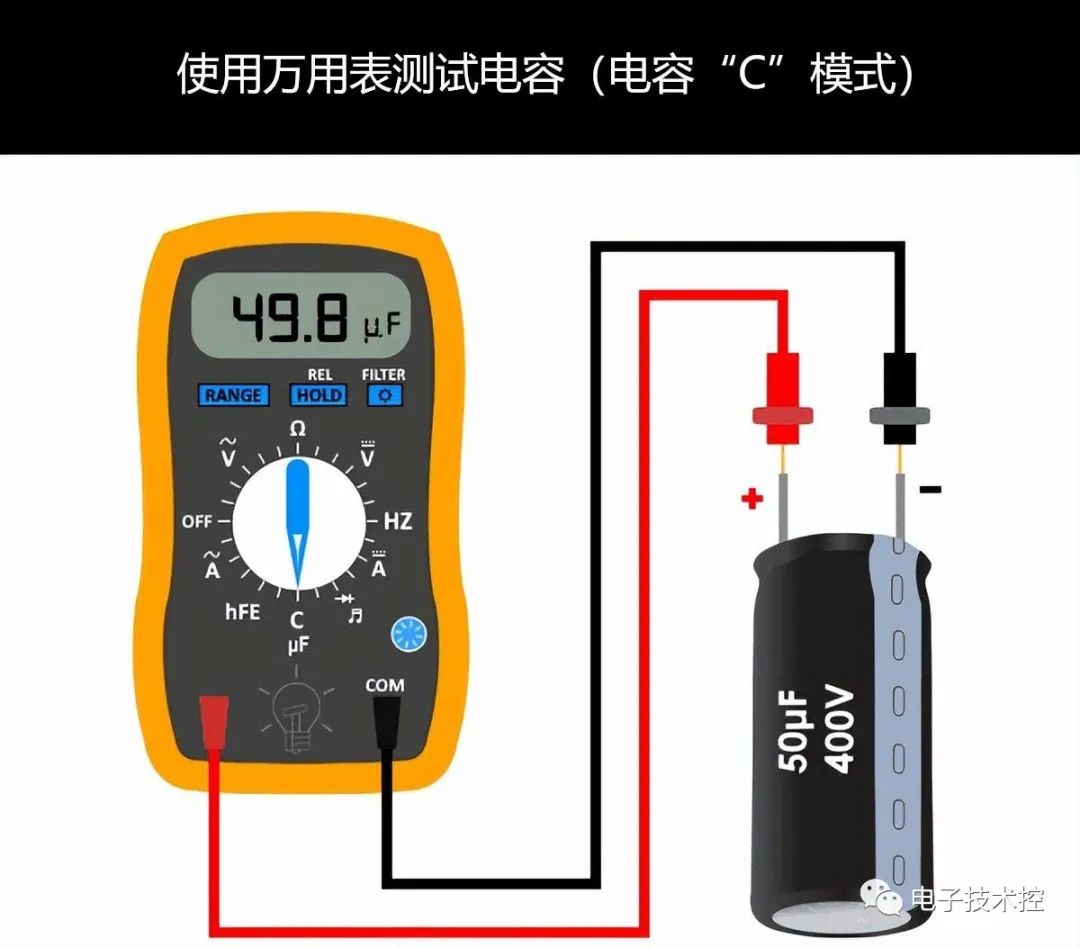

方法3：在电容模式下使用万用表检查电容
注意：只有当模拟或数字万用表具有电容“C”功能的法拉“Farad”时，才能在电容模式下测试电容。万用表的电容模式功能也可以用来测试微小的电容。为此，将万用表的旋钮旋转到电容模式，并按照以下基本说明进行操作。
1、确保电容完全放电。
2、从电路板上拆下电容。
3、现在在万用表上选择电容“C”。
4、现在将电容端子连接到万用表引线。（红色到正极和黑色到负极）。
5、如果读数接近电容的实际值（即电容容器盒上的印刷值）。
6、然后电容处于良好状态。（注意读数可能小于电容的实际值（电容的额定值因公差在±10或±20）。
结论： 如果你读取到明显较低的电容值或根本没有，则表明该电容已耗尽，你应该更换一个新的以确保正常运行。
方法3：在电容模式下使用万用表检查电容

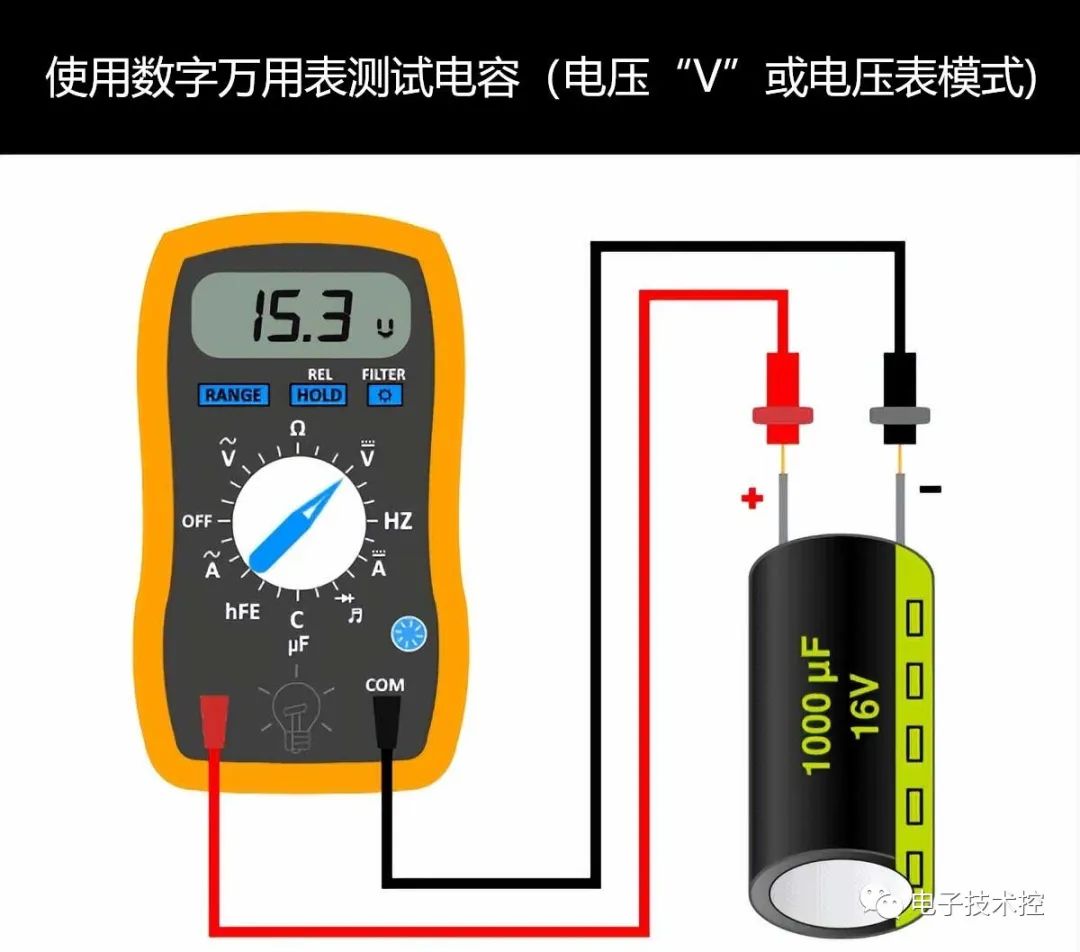

方法4：用简单的电压表测试电容
此方法应用于极性和非极性电容，必须知道电容的标称电压值。电压等级已经印在电解电容的铭牌上。虽然在陶瓷和 SMD 电容上印有特定代码，但也可以按照下面的进行操作。
电容 此外，你可以使用数字或模拟万用表中的直流电压“V”或电压模式来执行此测试。
1、确保从电路中断开电容的单根引线（不用担心正极（长）或负极（短））（如果需要，你也可以完全断开连接）
2、检查印在上面的电容额定电压（如下例所示，电压 = 16V）
3、现在将此电容充电几秒钟至额定值电压。（不是精确值但小于该值，即用 9V 电池为 16V 电容器充电。如果电池电压值大于电容器的标称电压，它将损坏或爆电容。）确保将电压源的正极（红色）导线连接到电容的正极导线（长），负极连接到负极。
4、将电压表的值设置为直流电压，通过将电池的正极线连接到电容的正极导线并将负极连接到负极，将电容连接到电压表。你可以使用数字或模拟万用表，同时出于相同目的选择直流电压范围。
结论： 注意电压表中的初始电压读数。如果它接近提供给电容的供电电压，则电容处于良好状态。如果它显示的读数少得多，那么电容就没电了。请注意，电压表会在很短的时间内显示读数，因为电容会释放其在电压表中存储的电压。
用简单的电压表测试电容 注意：电容电压值应小于电池电压。否则会爆炸或烧毁电容。
方法5：通过测量时间常数的值来测试电容
如果电容的电容值以印在其上的微法拉（符号为 µF）为单位已知，即电容根本没有熔断和燃烧，我们可以通过测量时间常数（TC 或τ = Tau）来找到电容的值。 简而言之，当电容通过已知值的电阻充电时，电容充电到施加电压的约 63.2% 所花费的时间称为电容时间常数（τ = Tau 也称为 RC 时间常数），可以通过以下方式计算： τ = R x C
R = 以欧姆为单位的已知电阻值
C = 电容值
τ = Tau（时间常数）
例如，如果电源电压为 9V，则 63.2% 的电源电压在 5.7V左右。我们将使用秒表对电容充电，直到值达到 5.7V，停止手表并记下以秒为单位的时间读数。 现在，通过测量时间常数来找到电容的值（注意：示波器使用精确值可以更好地测量）
1、确保从电路板上断开电容器并对其放电。
2、将已知电阻值（例如 5-10kΩ 电阻）与电容器串联。
3、施加已知的电源电压值。（例如 12V 或 9V）到与 10kΩ 电阻串联的电容器。
4、现在，测量电容器充电到施加电压的大约 63.2% 所需的时间。例如，如果电源电压为 9V，则其中的 63.2% 约为 5.7V。
5、根据给定电阻的值和通过秒表测量的时间，通过时间常数
公式计算电容值，即 τ = Tau（时间常数）
6、现在将电容的计算值与印在上面的电值进行比较。
结论： 如果测出来的值与印在上面的值相同或几乎相等，则电容状况良好。如果你发现两个值有明显差异，则需要更换电容，因为它运行不正常。
通过测量时间常数的值来测试电容 示例： 假设我们要测试一个 16V、470μF 的电容。如果电源电压为 9V，则 5.7V 为电源电压的 63.2%。我们将电容连接到电池进行充电并启动秒表。当仪表显示 5.7V 时，我们将停止秒表。假设秒表显示 4.7 秒的持续时间。 现在，使用时间常数 τ = RC 公式来测量电容，即C = τ / R C = 4.7 秒/10kΩ C = 0.47mF = 470μF 现在将电容的计算值与印刷在其上的电容的值进行比较。
如果计算值与所需电容器几乎相等或相差 ±10 至 ±20，电容很不错。
如果计算值相差很远且有明显差异，则电容有故障。
在我们的示例中，计算值几乎与电容的实际值相同，这意味着电容处于良好状态。
还可以计算放电时间。在这种情况下，可以测量电容器放电到峰值电压的 36.8% 所用的时间。 小贴士：还可以测量电容放电至所施加电压峰值的 36.8% 左右所需的时间，放电时间可以同公式中一样，求出电容的值。

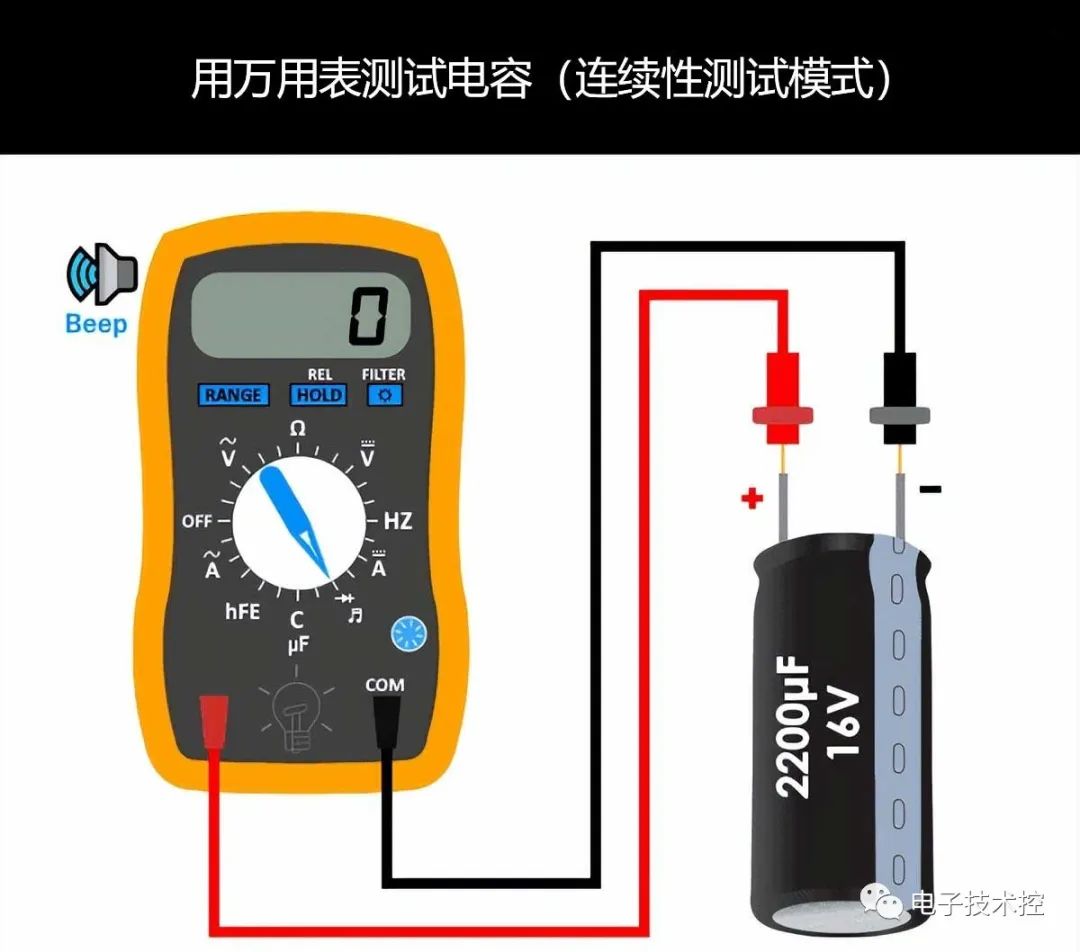

方法6：通过连续性测试模式测试电容
在DMM和AVO仪表中，无论电容是好是开路还是短路，也可以使用通断测试模式。可以按照以下简单说明进行操作。
1、断开电源并从电路板上拆下电容。
2、使用电阻将电容完全放电。
3、旋转旋钮并将万用表设置为连续性测试模式。
4、将万用表的正极 (RED) 探针连接到阳极 (+)，公共（黑色）探针连接到电容的阴极 (-) 端子。
5、如果万用表显示正常导通的迹象（蜂鸣声或LED灯）并突然停止并显示 OL（开路）。这意味着电容处于良好状态。
结论： 如果万用表没有显示带有蜂鸣声或 LED 的导通标志，则表示电容已开路。如果万用表 LED 灯亮并发出持续的滴滴声，则表明电容短路，应更换新电容。
通过连续性测试模式测试电容
方法7：通过视觉和表观检查来测试电容
观察电容出现的明显迹象，不用万用表就可以明显看出电容的故障。如果你发现以下2种情况，电容已经失效和损坏：
1、电容顶部排气孔鼓胀
K、T 或 X 形电解电容的顶部通风孔是电容失效时释放压力的薄弱点 ，以避免严重损坏周围和连接在其附近的任何其他组件。 如果发现电容顶部鼓起，则为电解放电（黑色、白色、橙色，取决于电解材料），即电容在故障时释放气体压力并破坏电容器的顶部通风口。
电容顶部排气孔鼓胀

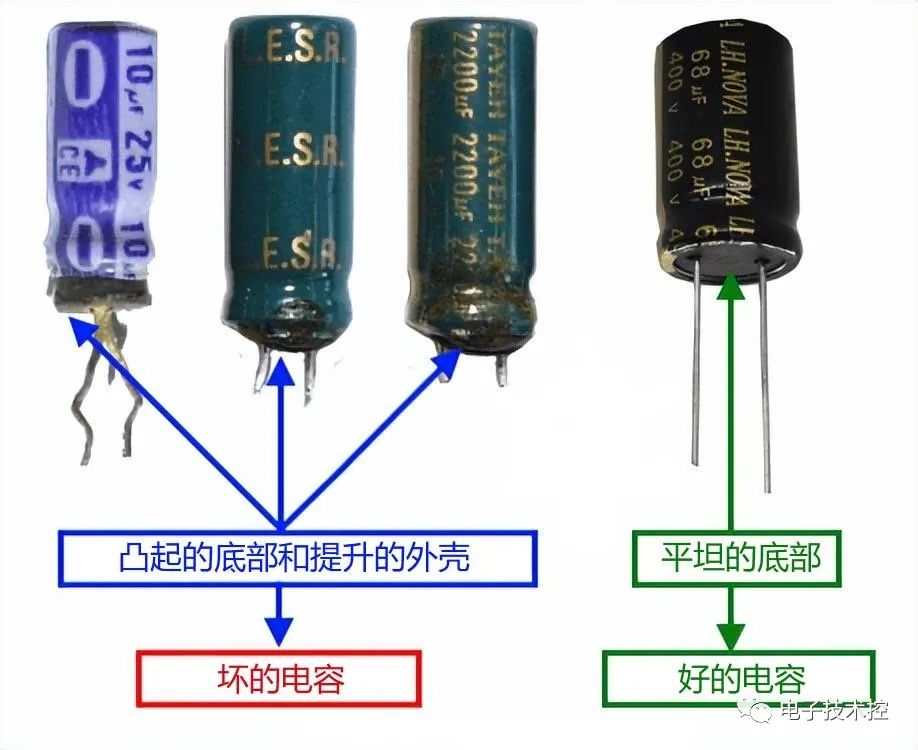

2、电容鼓底抬壳
如果在故障期间产生的气体压力没有破坏电容的顶部通风口，它会穿过底部并推动橡胶，使底部隆起并提起外壳。
电容鼓底抬壳

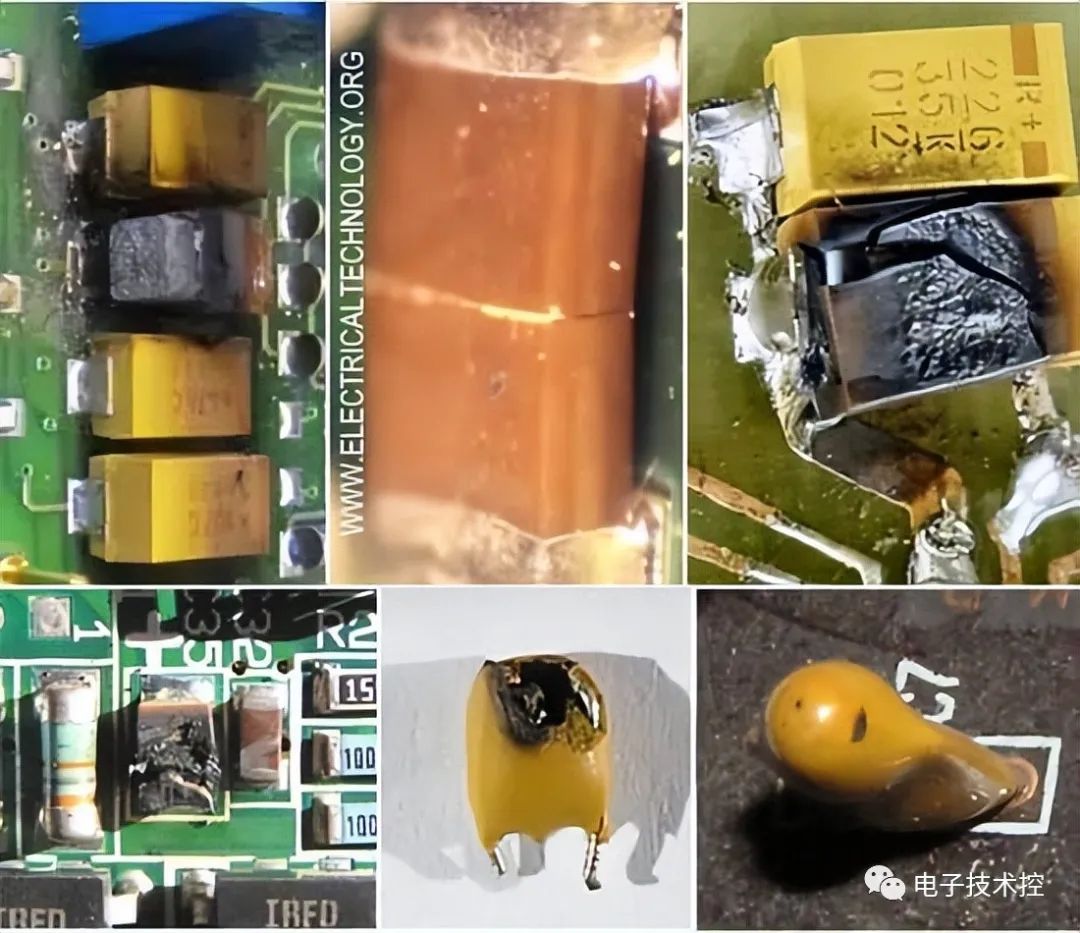

3、测试 SMD 和陶瓷电容
如果在陶瓷或微型 SMD 电容上发现以下标志，则它们有故障，需要更换正确的电容器。
外壳破损或裂纹。
外壳损坏或有任何烧焦迹象，外壳上的一个孔。
终端损坏。
测试 SMD 和陶瓷电容
方法8：测试和检查电容的传统方法
注意：不推荐给所有人，只推荐给专业人士，因为比较危险。 在应用此方法之前，必须遵循安全预防措施和警告。这个方法适用于紧急情况，没有其他选择来检查电容的好坏下，才能使用。如果不确定的话，还是建议用1-7个方法对电容进行故障排除。 如果你想检查电容（例如，风扇电容、室内空气冷却器电容或电路板/PCB中的微型电容等），通过方法8测试电容。 为了适当的安全，在极性和非极性电容与 1kΩ~10kΩ、5~50W 电阻的情况下，使用 12 至 24VDC电源。电阻应与电池和电容的正极端子串联。这样，它会减少电容充电时的过大电流。 在没有直流电源（如电池）的情况下，你可以使用 120-230V 交流电，但必须连接一系列电阻（比如 1kΩ~10kΩ，5~50Watts) 连接电容和 230V 交流电源。这样，它会减少充电和放电电流。下面是通过该方法检查电容的分步教程。
1、将可疑电容与电源断开，或确保电容至少有一根引线与 PCB 板断开。
2、确保电容完全放电。
3、将两条单独的引线连接到电容端子。（选修的）
4、现在将这些导线安全地连接到 24VDC 或 230V 交流电源并持续很短的时间（大约 1-4 秒）[或在电压上升到电源电压的 63.2% 的短时间内]。
5、从 24VDC/230V 交流电源上拆下安全导线。
6、现在将电容端子短接（请小心并确保佩戴护目镜）
结论： 如果它产生强烈的火花，那么电容是好的。如果它产生微弱的火花或根本没有火花，那么它就是一个有缺陷的电容。
