当前手机射频测试中越来越关注整机辐射性能，这种辐射性能最终体现在手机的发射和接收能力。目前主要采用无源测试和有源测试两种方法，无源测试针对手机天线的增益、效率、方向图等辐射参数，虽然考虑了整机环境对天线性能影响，但天线与整机配合之后的最终辐射发射功率（TRP）和接收灵敏度（TIS）只能通过有源测试进行评估，通常在特定微波暗室内进行，通过OTA对整机进行三维空间采样，这种测试需要定位装置两轴联动，测试成本高、效率低。
定向精制
OTA-NTCX100型源搅拌混响室
为了能够高效快速地测试手机整体辐射性能，纳特通信研制出了OTA-NTCX100型源搅拌混响室。该混响室适用于产线，专注于小型化消费类电子产品如手机、平板电脑、智能手表、无线耳机、CPE模块、无人机、数字对讲机、智能音箱等的无线通讯测试，实现多个DUT并行测试，采用多组超宽带探头推导TRP、TIS，保障设备通讯功能良好运行。

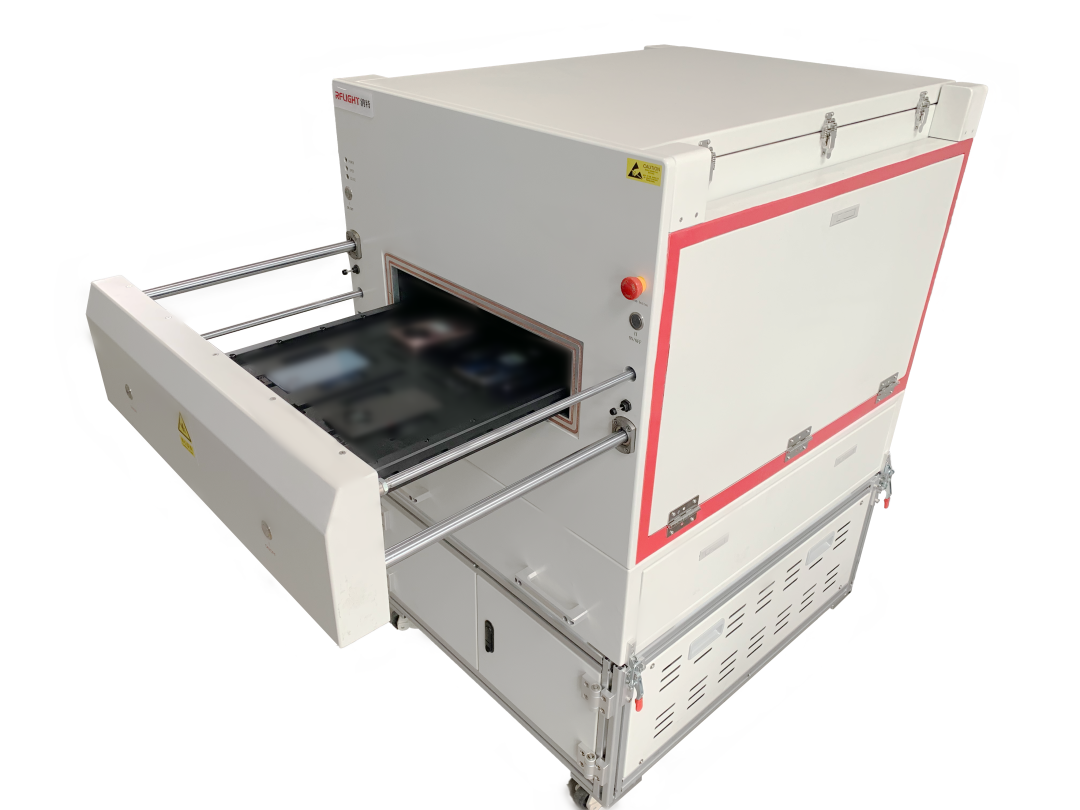

纳特通信OTA-NTCX100源搅拌混响室
OTA-NTCX100混响室工作原理
源搅拌混响室是一个谐振腔，当混响室内工作频率、腔体尺寸和边界条件都不变时，通过对激励源的扰动，可以影响有效模式组合中各模式所占的权重，进而对腔体内的场分布产生搅动的效果。腔体内部去除机械搅拌器为混响室节约了很大的腔体空间，使腔体内用于测试的工作区域的体积增加，提高了腔体空间的利用效率。 OTA-NTCX100采用多个发射天线。与单个天线相比，多个天线的好处是在不同的搅拌位置中，不需要改变天线的位置，只需要通过电子开关控制发射天线激励状态即可，可以选择在不同时刻分别激励单个天线或者在不同时刻激励多个天线。
多探头布局
OTA-NTCX100混响室功能特点
消费类电子产品2G、3G、4G、5G（FR1）、WIFI、GPS、BT等无线通讯测试；
多个DUT并行测试，测试效率提升数倍；
超宽带探头，多只探头数据采集推导TRP、TIS，测试精度高；
数据端口和电源线均采用EMI滤波器，支持700MHz-6GHz；
可以通过wifi天线引入或者USB线缆控制DUT，自动化程度高；
手动或LAN远程操作，适用于自动化生产线；
防夹安全装置，在出现阻力的情况下抽屉自动打开。
OTA-NTCX100混响室测试与统计

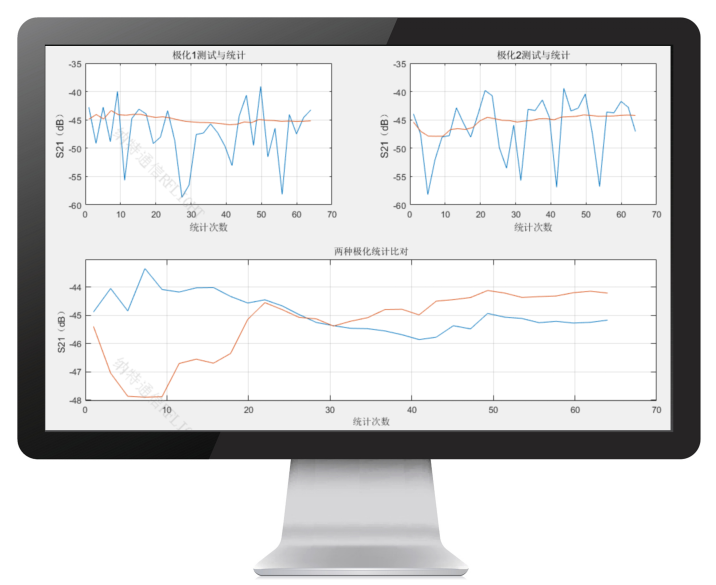

在DUT放置区域布置双极化天线，通过矢量网络分析仪对两个极化的数据进行采集，并实时观察统计情况，可以看到统计数据收敛较快，不同极化差异可以控制在1dB以内（不考虑天线极化之间差异），整个测试流程可以在两分钟以内完成，比其他产线测试方法效率提升数十倍。 目前， 混响室已被IEC、 MIL-STD-461E、RTCA DO-160E、EURO CAE ED90、3Gpp、CTIA和ISO等标准组织所接受，并广泛应用于科研、生产等各个领域。纳特通信紧跟时代发展，联合信通院推出了适用于移动通信基站、终端的混响室测试系统，并将深入在智能家电通信测试、汽车整车EMC测试、无人机遥控距离测试、卫星辐射功率及杂散等领域的应用，助力推动我国混响室性能优化与技术革新。
