方形电池的顶盖主要由顶盖板，正、负极柱，防爆装置，注液孔等组成，一般极柱部分包含翻转片装置(O
SD)，
电流切断结构（CID）和短路装置(Fuse)等机构。今天我们为大家分享关于
锂电池极柱的3D
检测案例。
Part.1
检测需求
1）检测正负极柱平面度及平行度；
2）检测P5-P14点位的平面度（详见检测原理中配图）；3）检测正负极柱到底面的高度差。
Part.2

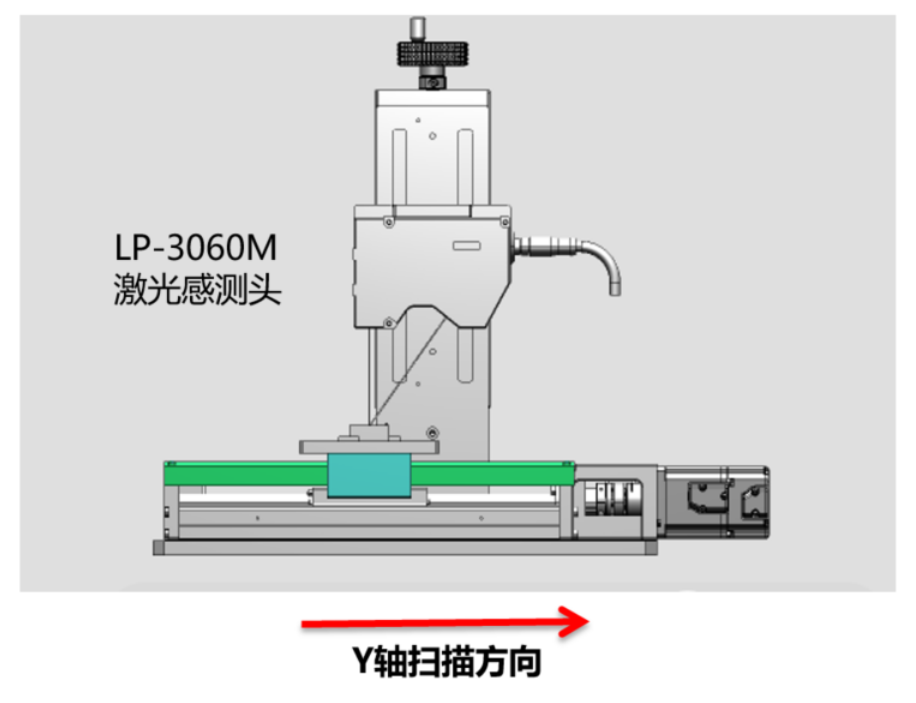

安装示意图
3D激光轮廓仪
型号：LP-3060M
X轴视野范围：60mmZ轴视野范围：±6mmZ轴重复精度：0.4μm激光头下端到
产品表面距离：80mm扫描频率：2.5K-8K
Part.3
检测效果图

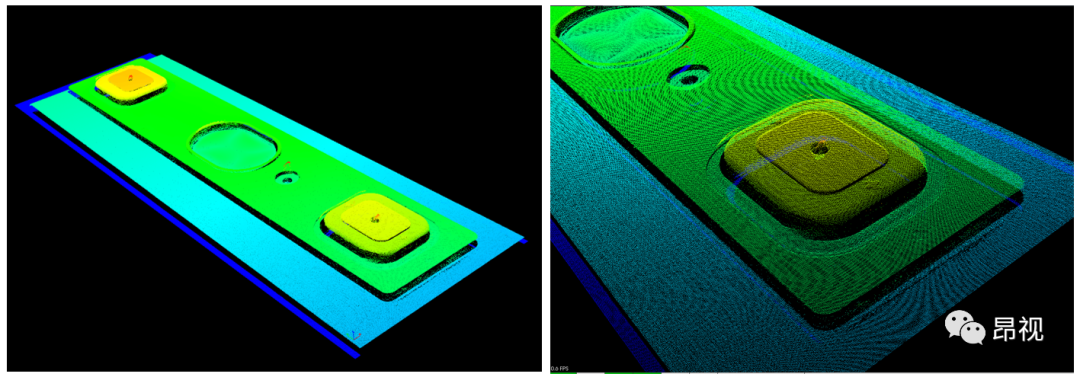

产品整体热力点云图与局部热力点云图
产品整体标记点云图与局部标记点云图
Part.4
检测原理

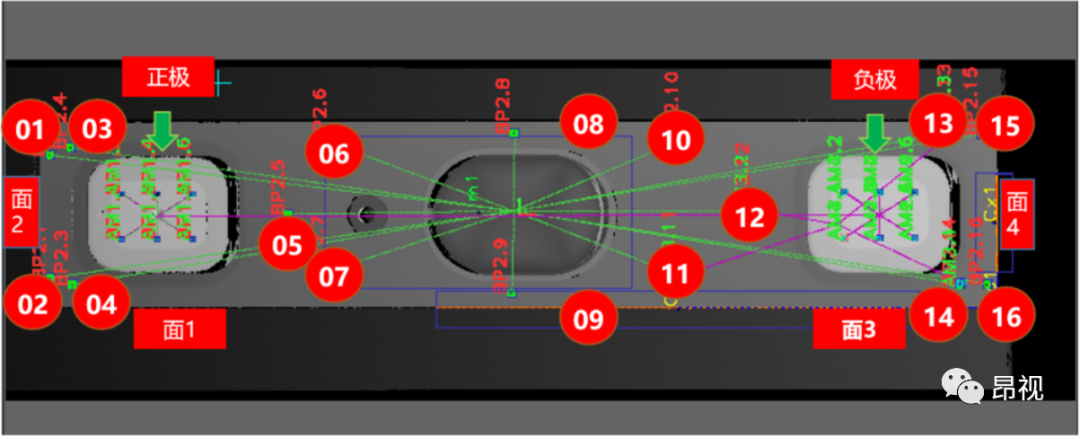

3
DCloud检测界面1、用
LP-3060M
激光轮廓仪
扫描一次成像，以图纸
中心特征为基准建立零点坐标系，为每个测量点输出坐标；2、使用
3DCloud
软件
中的“
区域测量”
工具自拟合平面，输出正负极柱各自平面度A1、A2；以正极柱表面6个点拟合基准面，以负极柱表面6个点
为测量点拟合平面，测量两个极柱表面的平行度；3、如上图，选取盖板顶面点P5-P14拟合平面，
P1-P14拟合滤波基准面过滤杂点，以最小二乘法得出P5-P14平面度为A3;4、正极柱块平面为基准面（面1），测量面2的高度差H1，同理，测量面4到负极柱（面3）的高度差H2。
Part.5
检测结果
测量速度为
40mm/s
，测量CT时间为
7.5S
； 产品平面度、平行度及高度可精确测量，20次动态重复性在
0.02mm
左右。
—END—
以上案例中所用到的3DCloud软件检测功能丰富，搭载各类图像预处理功能，内置21类3D常用检测工具，轻松便捷完成设定。
在以下应用中也有不俗表现：
PCB板高度差检测
连接器针脚平整度检测
电芯盖板焊接质量检测
胶路检测（断胶、溢胶、胶高）
电池包胶、蓝膜外观检测
昂视在线3D激光检测系统可广泛
应用于3C电子、锂电、汽车、医疗、食品等行业。
-
