5G，WiFi 6 6E，FMCW雷达研发和生产测试方案

2023-12-15 21:14:10 |人围观 | 评论:

【虹科云课堂】2022年度射频微波测试论坛
免费直播课程已接近尾声。精彩课程《 5G，WiFi 6 6E，FMCW雷达研发和生产测试方案》，感谢大家的观看与支持！直播间收到一些粉丝的技术问题，虹小科汇总了热点问题并请讲师详细解答，在此整理分享给大家，请查收 技术问题及详细解答 Q1 请问你们是如何实现衰减器和矩阵结合的？A1：数字衰减器矩阵系统是易于定制的双向无阻塞测试仪器。衰减矩阵是移动运营商、 Wi-Fi 芯片制造商和无线电开发团队在研究实验室、产品验证和开发环境中测试切换和 MIMO 性能的理想工具。矩阵衰减器允许用户将多个输入信号引导到多个输出，同时控制所有路径上的信号功率。

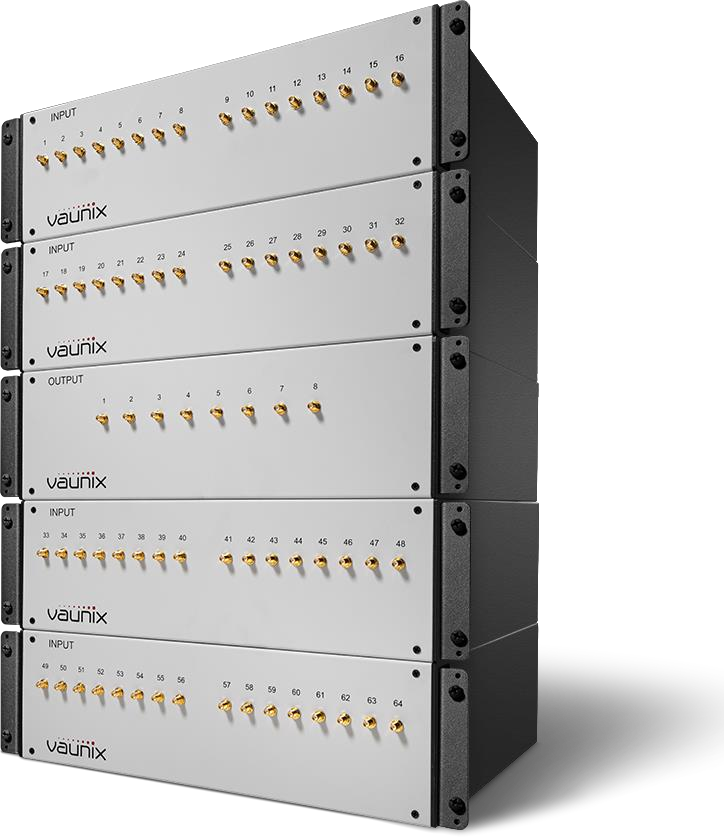

虹科VMA-Q64X8SE 衰减器矩阵系统是机架安装的 64 输入 x 8 输出非阻塞测试仪器。VMA-Q64X8SE 在所有 512 种可能的路径组合上提供 90 dB 的衰减控制范围，从 500 到 6000 MHz，步长为 0.1 dB。使用我们高度开发的 Windows A PIDLL 文件和 Linux平台，衰减器可轻松编程为固定衰减、扫描衰减斜坡和衰落曲线。虹科VMA-Q64X8SE 通过机箱后部的单个以太网端口进行交流供电和控制。所有输入和输出信号都可通过 SMA 或可选的 N 型连接器在前面板上使用。以虹科VMA-Q64X8SE为例，衰减矩阵主要是通过分路器+合路器+多通道数字衰减器组合而成。

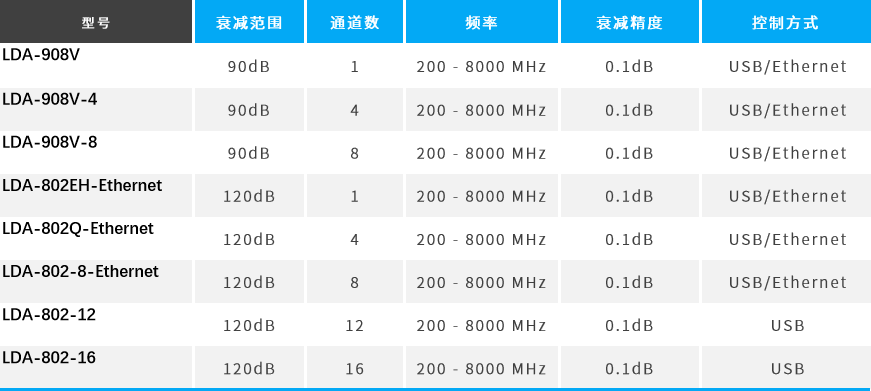

Q2 数字衰减器具有几个通道？每个通道可独立编程吗？A2：虹科可编程数字衰减器具有1/4/8/12/16 通道的型号可以选择。以针对热点应用5G和WiFi 6/6E等测试来说，我们可选的型号如下。每个通道可独立编程衰减斜坡和衰落曲线，可调衰减范围为90 dB或120dB ，最小步进0.1dB。可通过GUI编程、也可通过Windows 和 Linux SDK、 LabVIEW驱动程序进行编程开发。

PS:
如有需要其他频段，不知如何选型，请联系虹科。
Q3 衰减器的API支持哪些开发环境？A3：虹科提供Microsoft Windows SDK, Linux SDK, LabVIEW driver，具体支持如下编程环境：

PS:
API命令文档免费开放，如有需要请联系虹科获取。

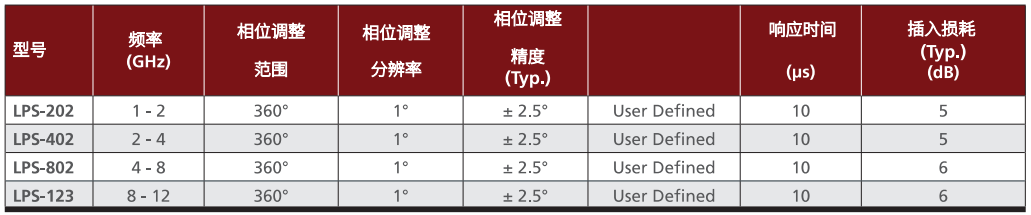

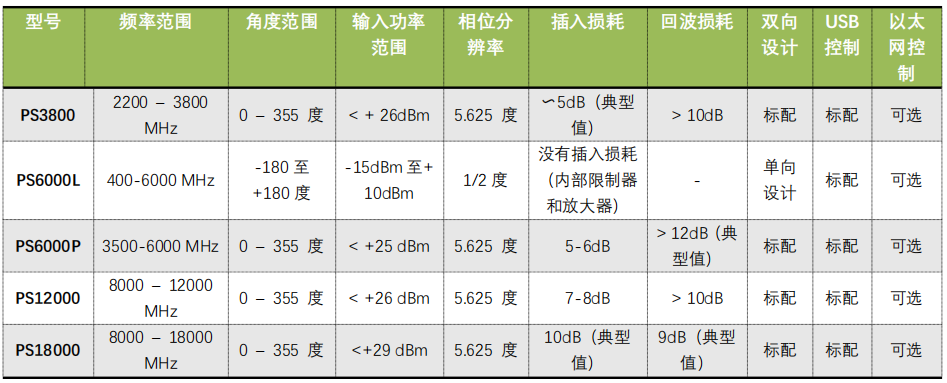

Q4 有没有移相器？A4：是的。虹科提供400MHz-18GHz频率范围的移相器产品，如下型号可供选择。广泛应用于相控阵天线系统、 L TE和 WIFI 的 MIMO 测试平台、相位调制器、信号消除、波束成形等应用中。

PS:
详细编程操作可以联系虹科获得。

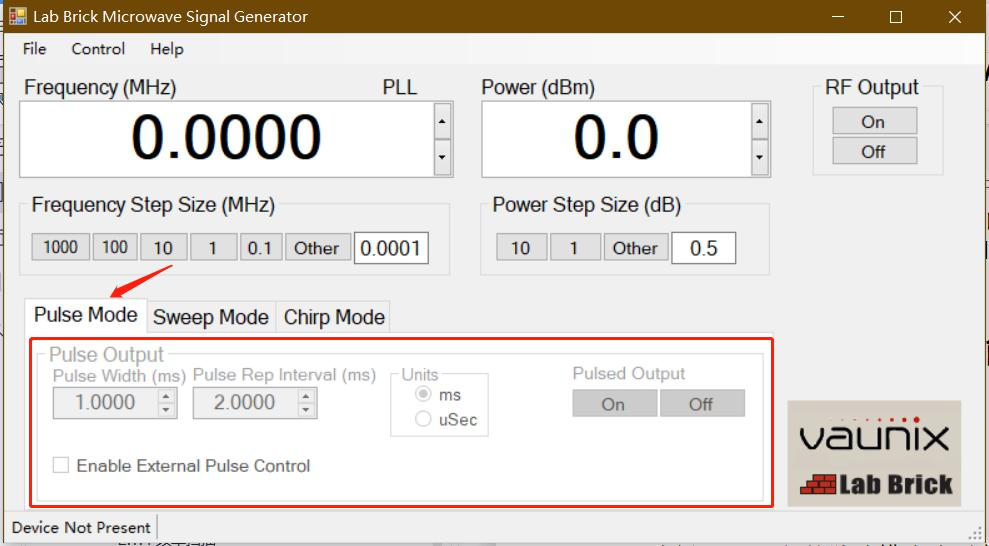

Q5 信号源是否具备频率扫频触发功能？A5：是的，虹科LMS和BLX系列信号源都可以通过选件获得频率扫频触发功能，SG系列中部分型号具备频率扫频触发功能。具体可参考研讨会讨论区或者虹科射频微波行业群里发的2份目录。 Q6 信号源的Pulse mode 和chirp mode有什么区别？A6：信号源的Pulse mode 和chirp mode发出的波形是不一样的。利用Pulse mode是生成方波脉冲信号，可以定义脉冲宽度Pulse Width(ms)和脉冲重复间隔 (Pulse Rep Interval, PRI)。

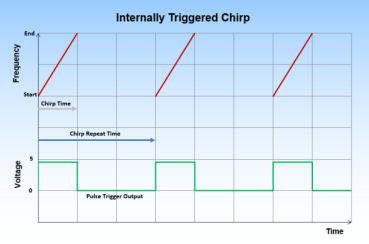

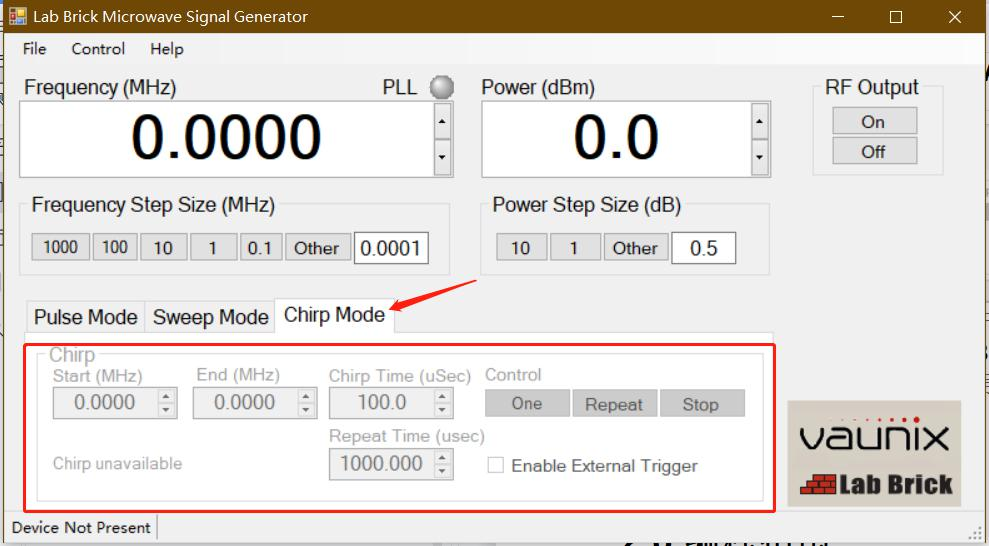

利用chirp mode是生成FMCW 调制信号或者叫chirp鸟声信号，可以定义开始扫描的频率和完成扫描的频率，定义从起始频率到终止频率的时间Chirp Time，定义为从一个chirp信号起始到最后一个chirp信号起始的时间Repeat Time。

PS：FMCW 调制类似于连续波 (CW) 雷达调制，不同之处在于 CW 雷达的频率不是保持单音，而是线性或非线性地增加或减少。常见的 FMCW 波形是锯齿波、三角波、方波和阶梯式或阶梯式调制，但最常见的是锯齿波或“扫频”FMCW 雷达。
