5G时代全面来临，南京纳特通信轻松应对OTA测试挑战！

2023-12-20 11:26:34 |人围观 | 评论:

5G时代全面来临，相比4G，5G通信技术具有较高的性能、更为安全的性能以及较低的传输延时、较快的传输速度等优势。但是在5G 移动通信技术发挥其功能和先进性的同时，要意识到5G的技术先进性同时要求芯片组、设备制造商、移动运营商以及测试公司的工程师们有一个新的视角来设计和部署。

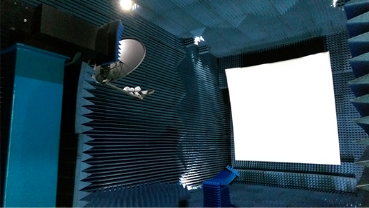

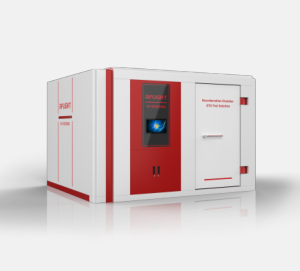

譬如，对于设备制造商来说，在挑战更高的频率和更宽的带宽下，可能会面临很多的误差，像是极高路径损耗、IQ损耗、相位噪声、线性/非线性压缩以及频率误差等，这时由于毫米波频谱、eMBB和URLLC的出现，移动设备的设计、组件组成以及验证的方式都发生了巨大的变化，设备制造商必须利用空口OTA(Over-the- Air)测试方法来克服设计挑战。 毕竟，4GL TE终端的 射频一致性测试还是通过射频传导口连接完成的，而FR2 毫米波频段的5G 终端没有射频测试端口，OTA是进行测试验证的唯一途径，设备制造商能了解哪种OTA测试方法更为适用，将有助于加快 产品上市时间，降低测试成本，并使公司在无线的新领域获得竞争优势。 那么，如何理解OTA测试呢？OTA(Over-the-Air)：顾名思义，OTA测试会 模拟产品的无线 信号在空气中传输的场景，在待测件发射 天线或接收天线 端口通过无线信号与测试系统连接开展测试。 OTA测试可以将产品内部辐射干扰、产品结构、天线的因素、射频 芯片收发 算法等因素考虑进去，是非常接近产品实际使用场景的测试手段。 5G引入了更高的频率，更宽的频谱范围，对测试环境有了更高的要求，通常，为了避免空间干扰信号与多径效应，OTA测试会在 微波暗室中进行。OTA环境包括暗室、转台、测试天线/探头和测试仪器，一个典型的OTA测试环境会有一个消声室、多探头方案以及可在空间环境中产生和分析辐射信号的测试仪表。 技术操作上，如果选择与有经验的测试制造系统供应商合作将有助于满足射频、解调和功能测试的要求，避免不必要的返工而导致的额外设计成本以及上市时间推迟。 纳特通信，轻松应对OTA测试挑战5G 时代，系统频段更高，此外基站Massive MIMO技术的应用，使得传统的传导复杂程度大大提高，除了 手机，基站端也不得不进行OTA测试。 专注通信及 无线通信测试领域近20年的纳特通信，通过OTA测试技术为每种测量方式都提供了明确的解决方案。 产品 5G 混响室OTA高效率测试解决方案 1623809214307057.png 产品特性● 频率范围：500MHz~67GHz ● 测试时间：小于5分钟/频段 ● 测试精度：0.3dB@全向辐射功率，0.5dB@全 ● 向辐射灵敏度 ● 支持测试项目：TRP、 ACLR、杂散辐射、频谱 ● 发射模板、EVM等 ● 支持5G毫米波基站及 物联网终端射频指标测试 ● 结构尺寸：3500x2700x2300mm ● 重量：小于700Kg 01 产品优势● 小尺寸，全功能。 ● 易装配、易操作。 ● 适合研发快速测试。 ● 适合产线批量测试。 ● 测试效率高，可边测边看结果。 02 功能应用● 基站研发&产线射频指标OTA测试。 ● 终端研发&产线射频指标OTA测试。 ● 无线通信端到端吞吐率（Throughput) OTA 测试。 ● 其他应用： 智能家电、车联网等射频性能测试。 产品 5G器件 H/LTOL(高低温生命周期)测试系统 系统特性● 频率范围：1MHz~40GHz； ● 功率范围：连续波1KW 、 脉冲波10KW； ● 支持并行测试通道：12通道。 1623809214322417.png 系统优势● 紧凑型19“机柜设计 ； ● LAN口远程 接口； ● 图形用户界面（GUI） ； ● 高精度功率控制 ± 0.1dB ； ● 高精度温度监控 ± 0.2°； ● 高稳定性 >1000h 连续可靠工作 。 功能应用● 5G 模拟前端器件，陶瓷/介质 滤波器，隔离器，衰减器等耐久性测试。 ● 半导体器件（如 IC）高低温耐久性测试。 ● 无源天线大功率高低温可靠性测试。 ● 集总 参数器件， 电容、 电阻、电感等耐久性测试。 产品 紧缩场测试系统（远场） 1623809214899164.png承建国内首套5G 3米静区紧缩场测试系统。 ● 测试频率400MHz-300GHz； ● 静区尺寸0.2-10米； ● 应用于各类无源天线、有源天线、一体化基站、雷达天线罩、RCS测试等。（如基站天线、终端天线、车载雷达天线、5G基站、终端、汽车雷达、军工雷达等） 主要技术● 反射面； ● 馈源； ● 系统转台； ● 射频链路； ● 系统软件； ● 暗室设计； ● 系统校准。 产品 多探头球面近场测试系统 1623809215444865.png承建国内首套192探头近场测试系统。 ● 测试频率400MHz-6GHz（可升级到70MHz~400MHz，6GHz~26.5GHz），支持16、24、32、64、128、180、192探头等； ● 应用于无源/有源天线测试、终端产品OTA测试等。 主要技术● 宽频双极化探头； ● U型吸波海绵； ● 高精度系统多轴转台； ● 高动态范围射频链路； ● 测试系统软件； ● 系统暗室配套； ● 校准参考天线； ● 系统校准。 为了在时间和预算方面实现最高精度和最有效的OTA测试，选择正确的方案是非常必要的。目前纳特通信提供完备的5G OTA测试解决方案，满足对4G、 5G、6G天线（基站）、 汽车电子、毫米波天线、军工雷达等天馈系统的各项指标的测试，成功承建交付过国内首套5G 192探头球面近场系统、通信领域国内最大的全球首套超大型5G通信110G 3米静区紧缩场测试系统等项目。 同时纳特通信还曾为国内主流终端 厂商、天线厂商、 认证实验室等提供成熟的OTA解决方案，并获得一致好评。
