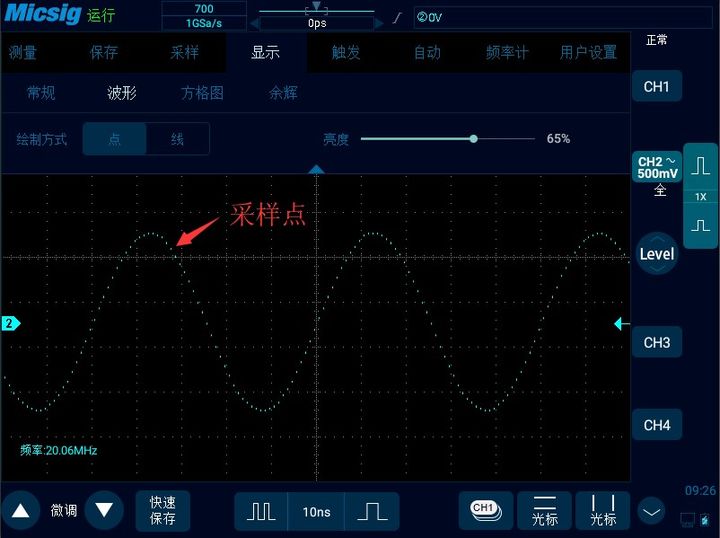

增益精度和垂直分辨率：增益精度表示垂直系统衰减或放大信号的精度，通常用的示波器的增益精度在<±2%垂直分辨率表示示波器模数转换器把输入电压转换成数字值的精度。垂直分辨率用位数表示，比如麦科信的STO系列示波器的垂直分辨率是8位。计算技术可以改善有效分辨率。采样率：示波器显示的波形其实都是由一个一个点组成的，采样率就代表了示波器每秒能捕获多少采样点的能力。示波器能捕获的采用点越多，波形就越接近信号本身，越不容易失真。大多数示波器标称的都是其最大采样率。如果你想观察一个长时间的波形，那么示波器的最小采样率就十分重要，因为采样率是基于示波器存储深度（记录长度），随波形记录时长而改变的。

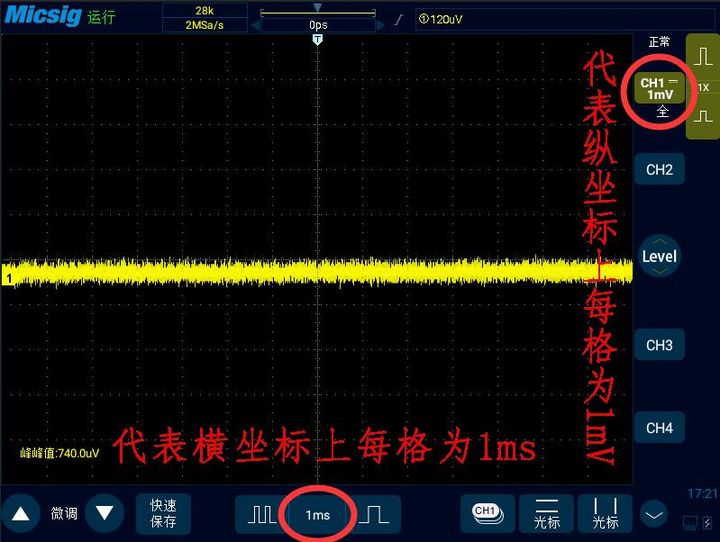

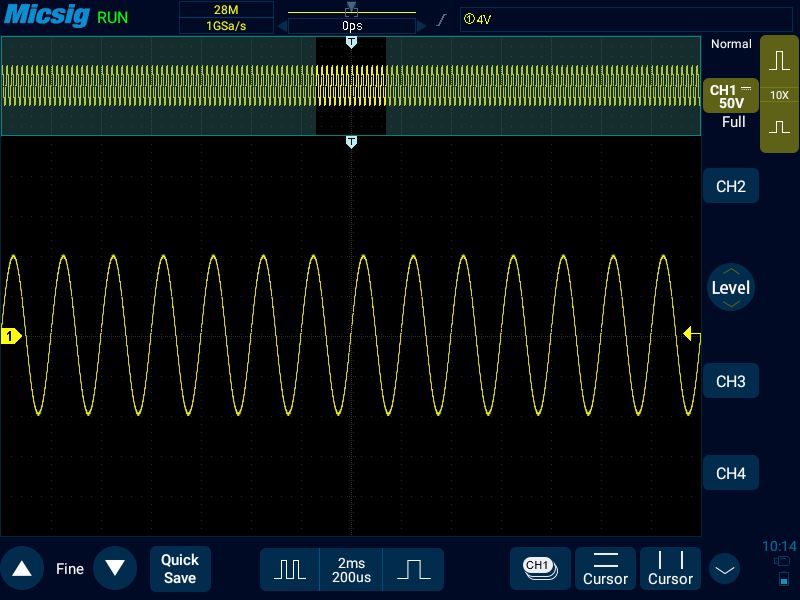

存储深度（记录长度）：存储深度这个参数说明了示波器一屏幕最多能显示多少个波形点。一些示波器支持调节存储深度的大小。由于示波器能存储的采样点有限，因此在测试的时候，我们必须在波形细节和波形时长之间做出取舍。选择一个短时间的波形，但是能看到更多的波形细节。或选择记录一个长时间的波形，但是可能会导致波形失真。
波形捕获率：示波器能将信号捕捉，然后通过计算显示在屏幕上。但是捕捉信号和计算显示信号这2个动作是无法同时进行的，也就是说，示波器在计算显示信号的时候，是不会捕获信号的，这部分信号就会丢失，也称之为死区时间。示波器每秒能捕获波形的次数，就是示波器的波形捕获率，用波形/秒（wfms/s）表示。采样率表明了示波器每秒捕获数据点数量的能力，波形捕获速率则是指示波器每秒采集波形的速度有多快。波形捕获速率高的示波器可以更好地观察信号特点，大幅度提高示波器迅速捕获瞬态异常信号的概率，如抖动、欠幅脉冲、毛刺和跳变误差。触发：示波器的触发功能在正确的信号点同步扫描，可以稳定重复的波形或捕获单次波形。通过重复显示输入信号的同一部分，使重复的波形能够稳定地显示在示波器的屏幕上。如果每次扫描都从信号上不同位置开始，屏幕上出现的波形就会非常杂乱，很难观察计算。

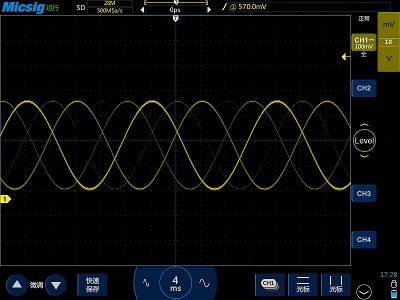

没有触发的画面
