【节能学院】信号隔离器在水处理控制系统的应用

2024-01-10 11:25:24 | 人围观 | 评论:

摘要：水处理控制系统中，其控制、监测模块的非电量模拟量传感器采用信号隔离器的接线方式合理地解决了相关模拟量传感器供电电源安全和相对独立的问题，保证了监测模块的电源、模拟量采集模块和输出模块的相对隔离，降低了可能会造成的模板烧毁损坏的概率，提高了模拟信号测量精度、抗电磁干扰能力，同时也解决因某些现场非电量安装条件的限制问题。01概述在水处理监控自动化系统中，需要监测一些模拟信号，包括电量模拟信号(如电流、电压、功率等)和非电量模拟信号(如压力、水位、流量等)。电量模拟信号由变送器提供，一般可以输出隔离的4～20mA信号，不需要外加信号隔离器。非电量模拟信号传感器工作电源一般取自自动化系统设备提供DC24V电源模块，且多数不隔离。为实现各控制、监测模块相关模拟量传感器供电电源安全、稳定和相对独立，降低因某个模拟量传感器工作电源回路外部短路，造成电源模板击穿或烧毁的概率，危及相关设备自动化系统运行安全，特别是对于那些用于过程控制中需实施越限报警、动作停机和重要设备退出运行操作的模拟量传感器使用信号隔离器是有益的选择，否则有引起误动作的可能，不利于整个系统安全稳定运行，甚至造成不必要损失。02模拟量传感器接线方式类型
在水处理自动化控制系统中，一般需要现场的压力、水位、流量等非电量信号进行测量监测，常常用到压力传感器、水位传感器、流量传感器等，这些非电量传感器分为2线制、3线制、4线制，均需外部提供工作电源，为保证电源的安全性一般采用DC24V，常用的方式是采用由相关控制系统设备提供的DC24V电源。整个水处理自动化控制系统中需监测的传感器数量多，关注其重要性以及确保现场控制单元运行安全，一般提供独立的DC24V电源模块。信号隔离器作为传感器和PLC连接的桥梁，不仅提高了模拟信号测量精度、抗电磁干扰能力、电气隔离安全性能，而且能够合理解决传感器供电电源安全和相对独立的问题。

传感器的接线方式类型二线制是两根导线供电的同时传输DC4-20mA标准信号；三线制就是电源正端用一根线，信号输出正端用一根线，电源负端和信号负端共用一根线，用于电压参考点和电流回路，其供电大多为DC24V，输出信号有DC4-20mA标准信号；四线制就是供电回路和信号回路各自独立，采用隔离电路分开，两根线负责电源的供应，另外两根线负责输出信号(如电压、电流等)。2.1 信号隔离器在模拟量传感器接线的应用传感器工作电源和模拟量信号输入未采用合理的隔离措施，可能造成的危害：电缆或传感器现场接头发生短路故障时，或户外安装的传感器受到雷击过电压时，将危及控制、监测系统屏上电源模块和模拟量采集模块的运行安全，可能会造成模板击穿或烧毁，严重的会影响到控制、监测系统运行。同时，对于2线制、3线制和4线制传感器，电源和信号无合理隔离，其测量精度和抗工频电磁干扰能力大大降低，其测量精度和抗干扰能力也将受到影响。近几年，国内多个大中型水处理系统已在非电量模拟量传感器电源和信号回路中，采用信号隔离器的接线方式解决和避免出现上述问题。03BM100信号隔离器3.1 概述BM100系列信号隔离器在工业生产中为增加仪表负载能力并保证连接同一信号的仪表之间互不干扰，提高电气安全性能。BM100信号隔离器输入支持三种输入模式，兼容传感器的三种接线方式，将输入信号进行隔离输出，安全的输送给二次仪表或PLC/DCS使用。

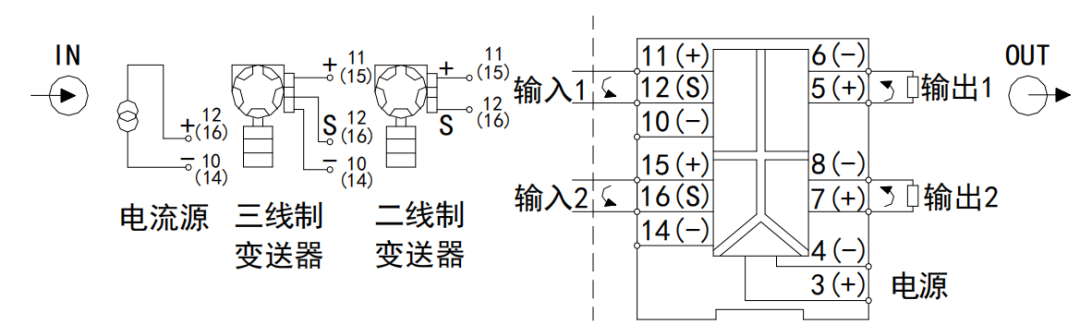

BM100信号隔离器接线图

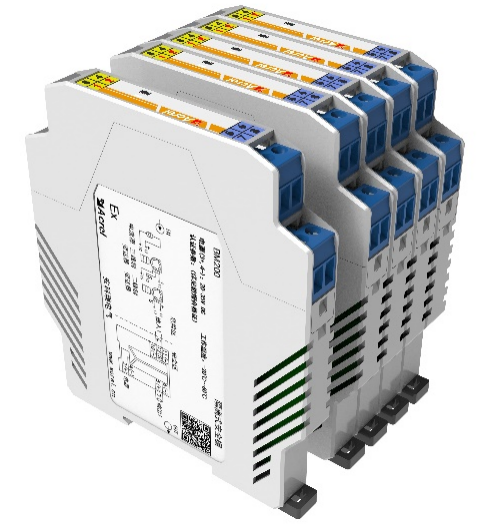

BM100系列信号隔离器外观图3.2 技术参数

3.3应用实例信号隔离器在水处理控制系统的应用由于某集团水处理现场非电量传感器安装条件的限制，其模拟量输出信号需扩展才能解决1路4～2OmA模拟量信号同时传输给2套不同控制和监测系统的问题，现场的互感器接线方式属于二线制，需要给现场的传感器提供一路隔离的电源。单路DC4～20mA模拟量扩展出双路DC4～20mA的输出信号，实现了水处理控制、监测系统的相对独立。该方式隔离强度高、负载能力强、安装接线简单、运行稳定、安全可靠，同时解决了水处理现场传感器安装带来的问题。

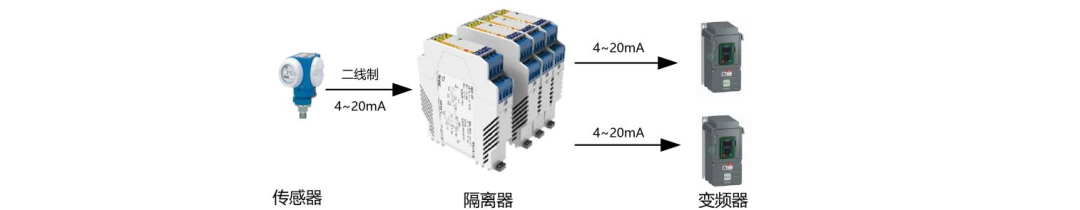

信号隔离器应用示意图04结束语以上非电量模拟量传感器采用信号隔离器的接线方式，在水处理自动化系统中应用，取得了良好的效果，目前已在某集团水处理应用，对提高水处理自动化控制和监测水平起到了良好的示范作用。
